摘要:金維地學信息處理研究應用系統(GeoIPAS)是采用自主開發的矢量平臺,在Linux和Windows操作平臺上,結合可視化編程,集數據預處理、地球物理、地球化學、數學地質和水文地質等信息的處理、分析、研究、成圖等為一體的專業型軟件系統,軟件已推廣應用到了國內30個省、市、自治區和直轄市的地礦、有色、冶金和核工業等行業的400多個地勘單位及科研院校。

跨平臺“金維地學信息處理研究應用系統”(GeoIPAS)

    金維地學信息處理研究應用系統(GeoIPAS)是在國家和新疆維吾爾自治區“科技型中小企業技術創新基金”以及新疆地礦局“基數地質勘查計劃”共同支持下研制開發的具有自主版權的基于GIS的應用型軟件系統,是采用自主開發的矢量平臺,在Linux和Windows操作平臺上,結合可視化編程,集數據預處理、地球物理、地球化學、數學地質和水文地質等信息的處理、分析、研究、成圖等為一體的專業型軟件系統。軟件自2006年上市后經過數次升級,已經發展成為包含物探模塊、化探模塊、土地質量調查模塊和地質編錄模塊在內的綜合性軟件產品,目前軟件已推廣應用到了國內30個省、市、自治區和直轄市的地礦、有色、冶金和核工業等行業的400多個地勘單位及科研院校。

金維地學信息處理研究應用系統(GeoIPAS)啟動界面

    軟件先后榮獲中國“2006年度優秀軟件產品”、新疆地礦局“2006-2007年度和2008-2009年度地質科學研究成果一等獎”,2007年被國家科技部、商務部、質量監督檢驗總局、環境保護總局認定為“國家重點新產品”。2008年通過了中國地調局物化探數據處理軟件資質認定,成為地勘單位申請勘查資質推薦使用的軟件之一,2009年底通過了國家自主創新產品的認定,進入了政府采購品目錄,2013年榮獲中國電子學會科技進步三等獎,入編了由中國地調局發布的中國地質裝備圖集,2014年榮獲自治區科技進步二等獎,2016年獲得新疆“358”項目?jī)?yōu)秀成果三等獎。

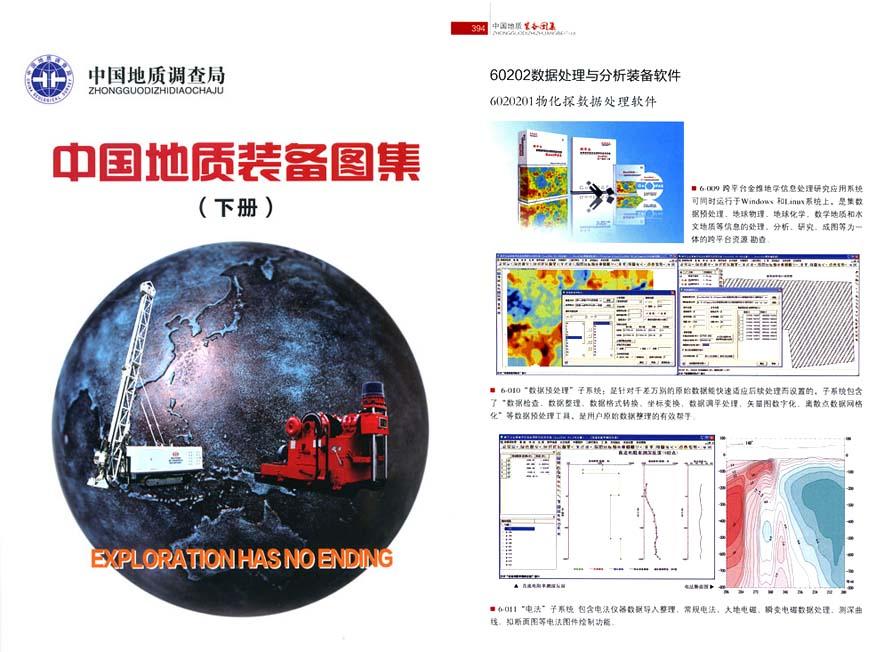

金維地學信息處理研究應用系統(GeoIPAS)入編中國地質裝備圖集

跨平臺金維地學信息處理研究應用系統(GeoIPAS)部分典型用戶一覽表

序號

單位名稱

序號

單位名稱

1

中國地質科學院地球物理地球化學研究所

13

沈陽地質調查中心

2

中國地質科學院礦產研究所

14

西安地質礦產研究所

3

天津地質礦產研究所

15

成都地質礦產研究所

4

桂林礦產地質研究院

16

南京地質調查中心

5

中南大學

17

成都理工大學

6

山東黃金地質礦產勘查有限公司

18

紫金礦業集團股份有限公司

7

中鐵資源地質勘查公司

19

湖南繼善礦業有限公司

8

江西有色地質調查院

20

新疆地質調查院

9

山東地質調查院

21

內蒙古地質調查院

10

青海地質調查院

22

河南地質調查院

11

中國有色金屬礦產地質調查中心

23

中國冶金地質總局

12

中化地質礦山總局

24

中國人民武裝警察部隊黃金支隊



金維地學信息處理研究應用系統(GeoIPAS)用戶分布略圖

一、軟件特點

    1、適用范圍廣

    GeoIPAS軟件包括“重力、磁法、電法、化探、數學地質、水文地質、地理”等專業,包含300多種各類應用程序,能滿足我國各類地勘項目中的專業數據綜合處理、圖件繪制、資料研究和信息提取的需求。

    2、繪圖功能強

    GeoIPAS軟件能夠生成各種投影參數和比例尺的圖框、點位數據圖、點位符號圖、化探剖面圖、物探剖面平面圖、平面等值線圖、組合異常圖、剖析圖、三元圖、陰影圖、色塊圖、圖截剖面圖和三維立體圖等圖形圖像成果,用戶可以輕松編制出符合我國地質勘查規范要求的高標準專業圖件。

    3、兼容性強

    GeoIPAS軟件可以兼容國內外其它地學軟件的數據格式,數據處理結果為常用的文本和GRD格式,圖件結果為MAPGIS、Mapinfo、AutoCAD或Jpg、Png等常用圖像格式,能夠滿足地勘系統對成果資料匯交的要求。

二、軟件功能

    1.核心模塊

    GeoIPAS核心模塊是一個界面友好、功能強大的矢量顯示與編輯平臺,具有完全集成的數據可視化功能,可以瀏覽、編輯矢量數據,并支持多數據的疊加和渲染。

矢量顯示核心模塊

    核心模塊的特點:

  • 技術領先、易學易用;
  • 支持64位操作系統;
  • 方便使用的圖層管理和右鍵功能;
  • 集成其它矢量平臺的功能特點,操作更為簡便快捷;

    2.重磁電野外數據處理及綜合研究全流程處理模塊

  • 重磁儀器性能試驗和數據導入

    提供重磁野外儀器的各項試驗和常用磁法、電法儀器的數據導入、整理功能。

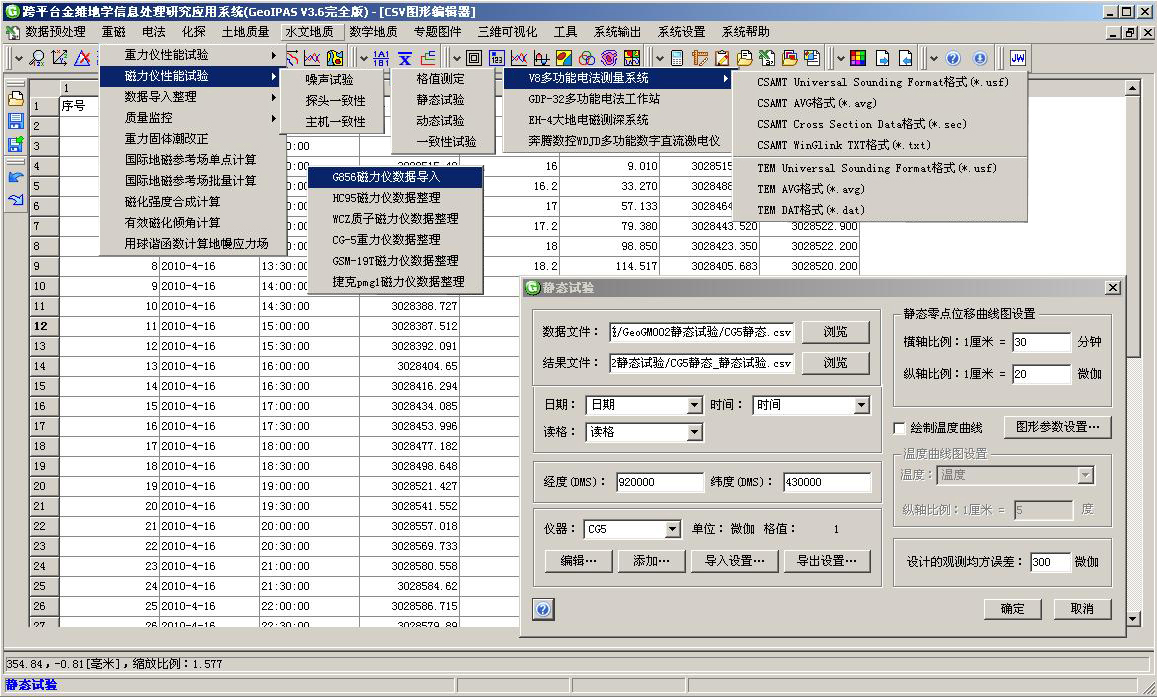

重磁儀器性能試驗和數據導入

  • 野外數據處理

    提供野外磁測觀測數據處理功能,通過創建基站、導入GPS數據、導入觀測數據,生成文件格式為XLS的GPS坐標成果表、磁測計算表、磁測成果表、質檢統計表和觀測點統計表;提供野外重力觀測數據處理功能,包括基點網平差、重力值計算和外部改正等;提供重磁位場轉換及部分電法數據處理。

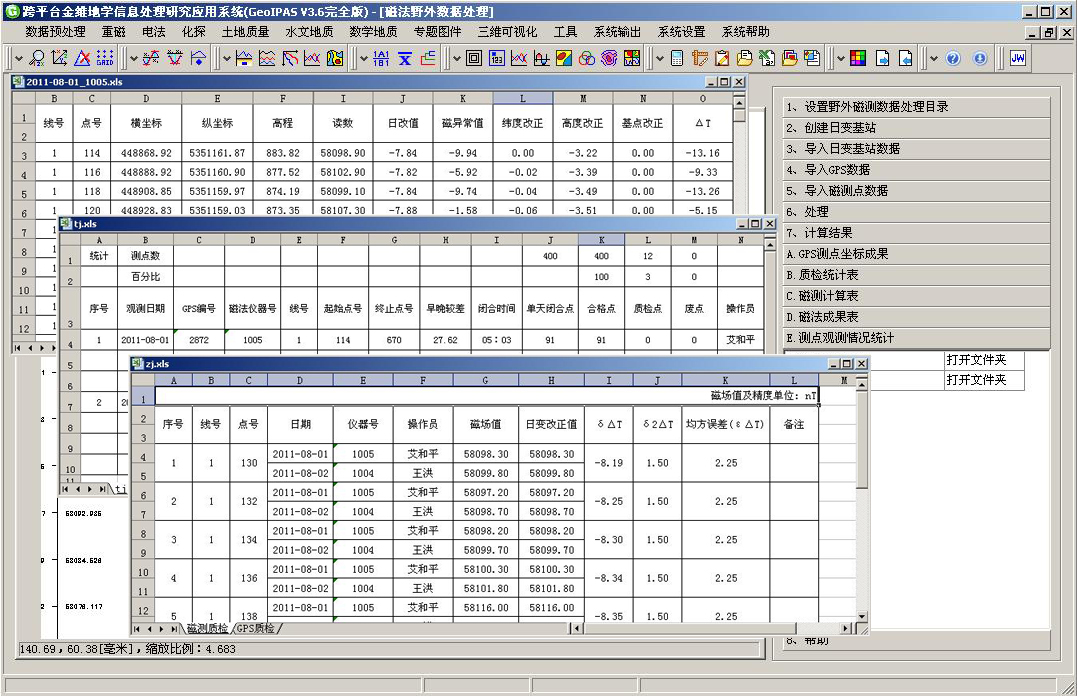

磁法野外數據處理

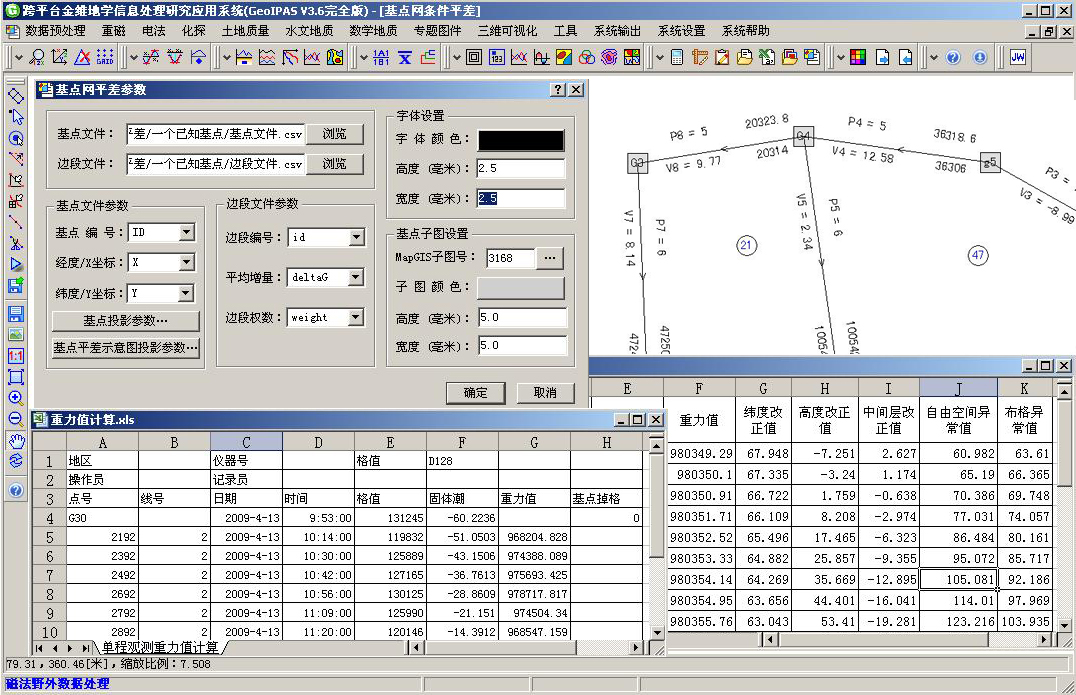

重力野外數據處理

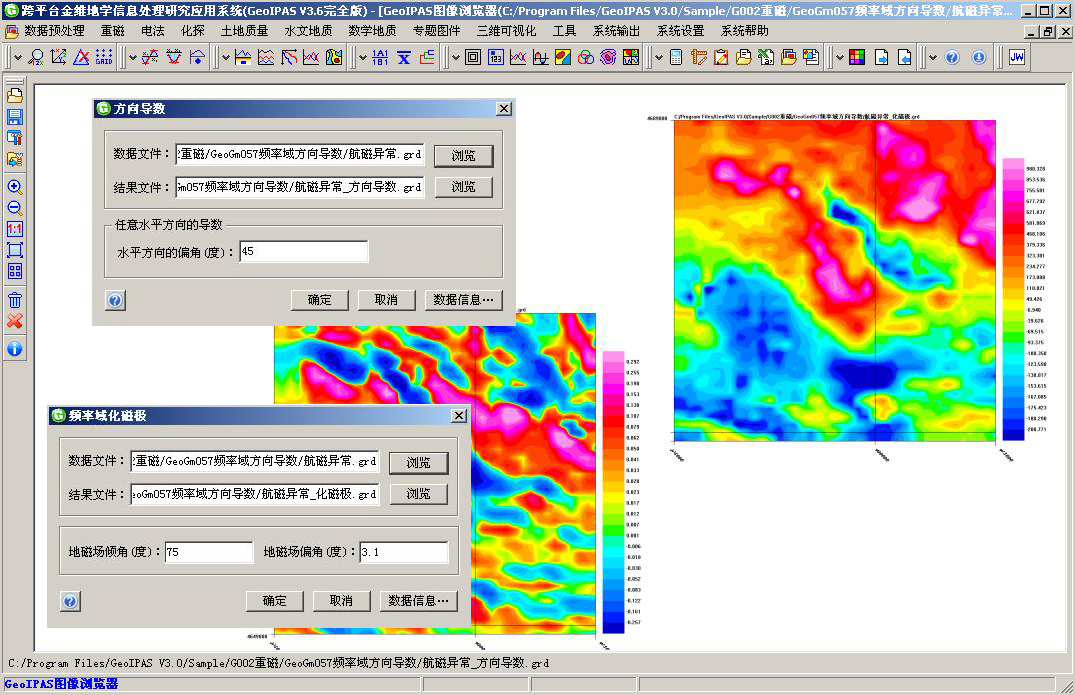

重磁位場轉換

  • 反演解釋

    提供重磁切線法、外奎爾法和2.5D反演以及電法直流測深反演、瞬變電磁和大地電磁的一維、二維反演。

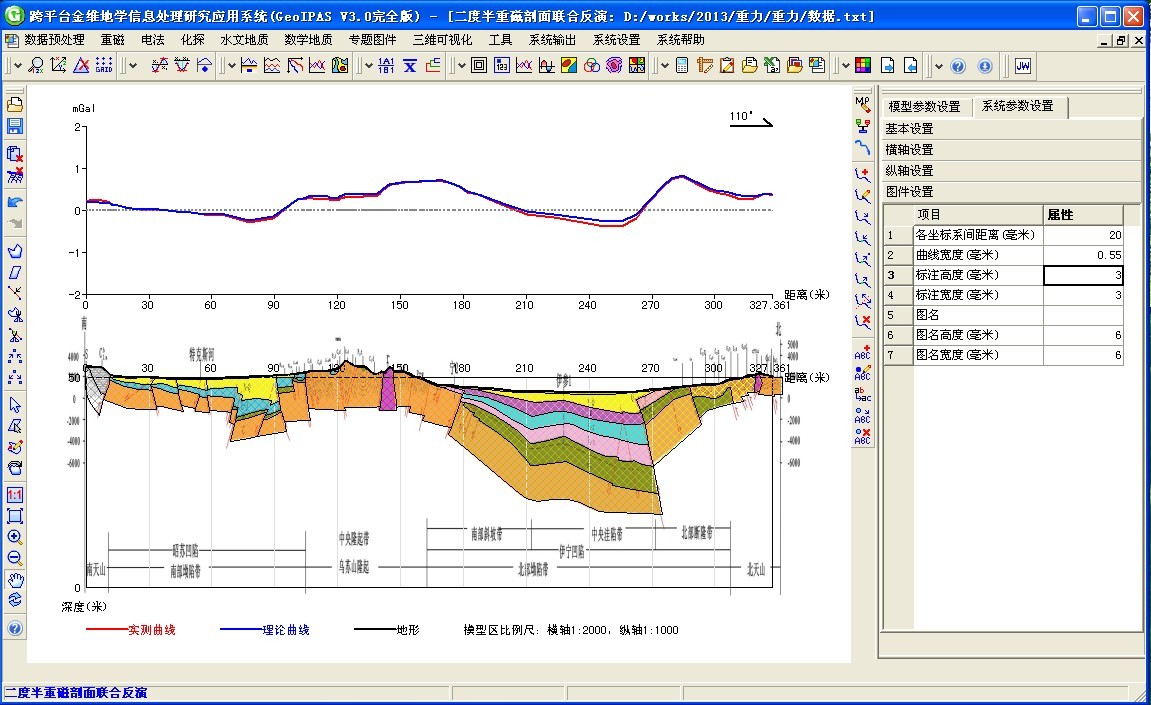

重磁2.5D反演

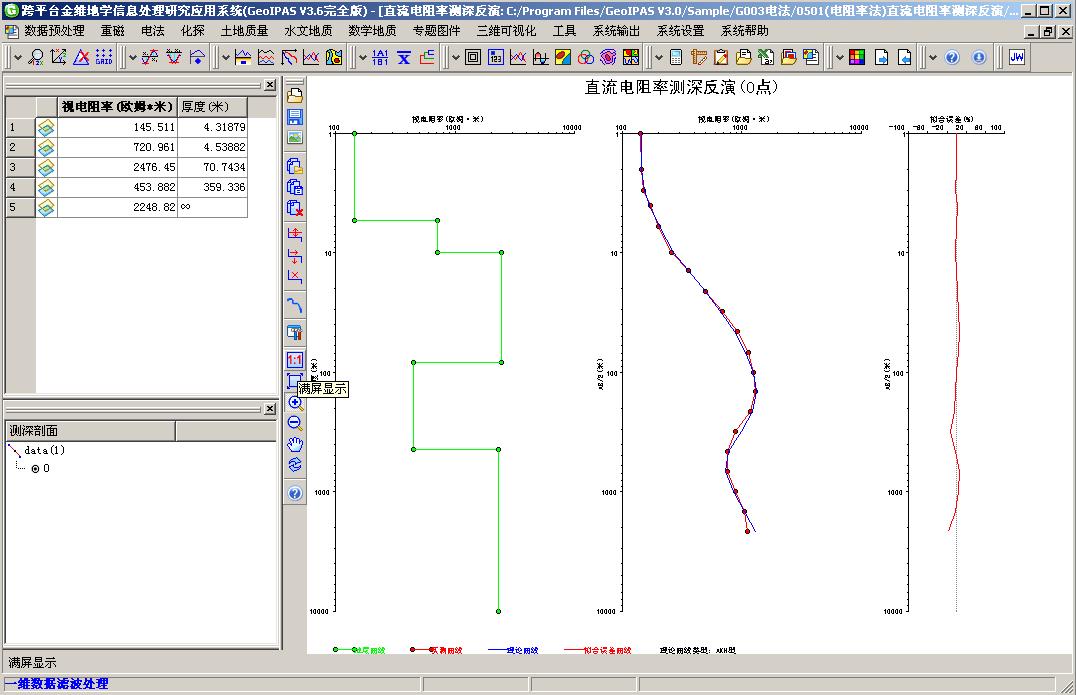

直流電測深反演

    3.區域地球化學調查統計分析及異常提取評序全流程處理模塊

  • 數據分布檢驗

    通過地球化學單元素的分布檢驗可以了解數據的分布特點,比較不同數據集統計分布的異同,研究元素的空間分布及地質成因意義。

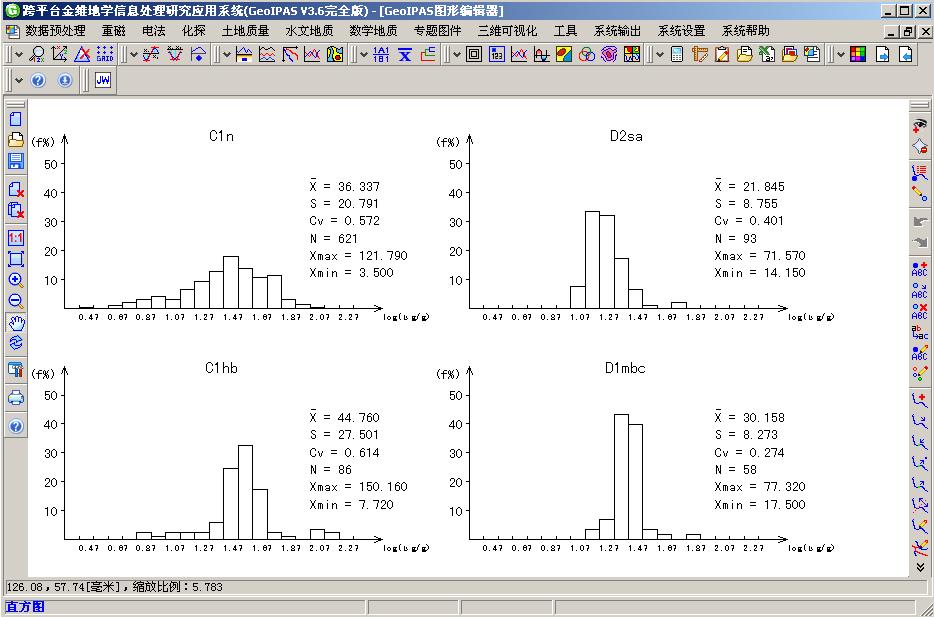

數據分布檢驗

  • 數據變換

    在地球化學綜合解釋中,由于數據的分布與量綱的不一致,因此需要首先對數據進行標準化、正規化或平均數計量變換,對于偏態分布的原始數據通過對數變換、反余弦變換或反正弦變換使其近似于正態分布。

數據變換

  • 多元統計與數據分析

    通過對樣品、元素進行因子分析、聚類分析、相關分析、回歸分析和多變量疊加等處理,可以推測元素在地質過程中的演化特征,進而為預測找礦提供有用的深層信息。。

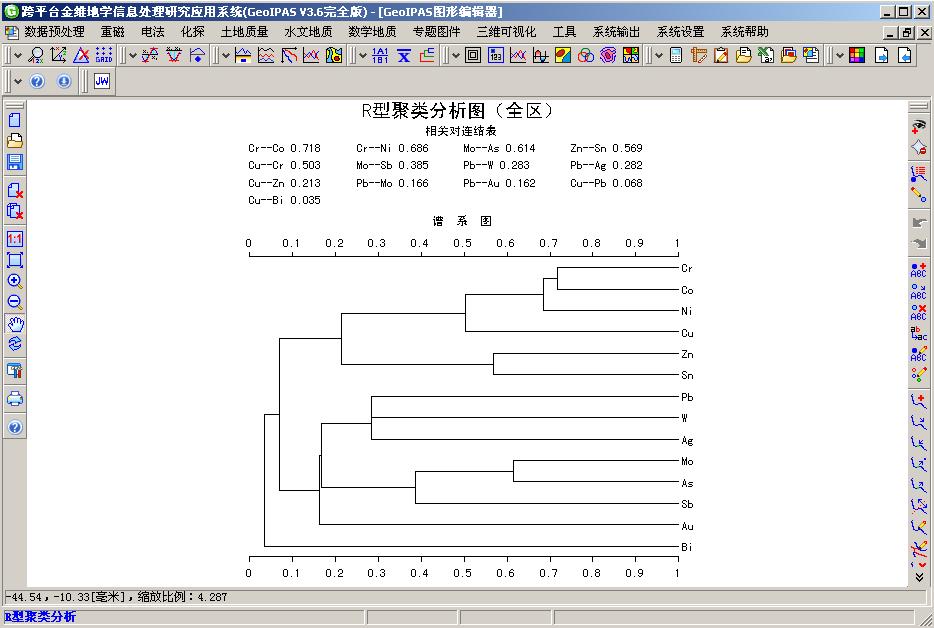

多元統計分析

  • 異常分析

    通過確定異常下限,可以確定地球化學異常的平面空間分布特征;通過研究不同級次異常范圍內元素含量的分布特征,可以確定異常對成礦的有利度、確定異常與地質和礦產因素的關系。

異常評序

  • 圖件編制

    為滿足推斷解釋的需要,需編制以地球化學數據為基礎的系列圖件,包括單元素地球化學分級圖、單元素異常圖、異常剖析圖和組合異常圖等。

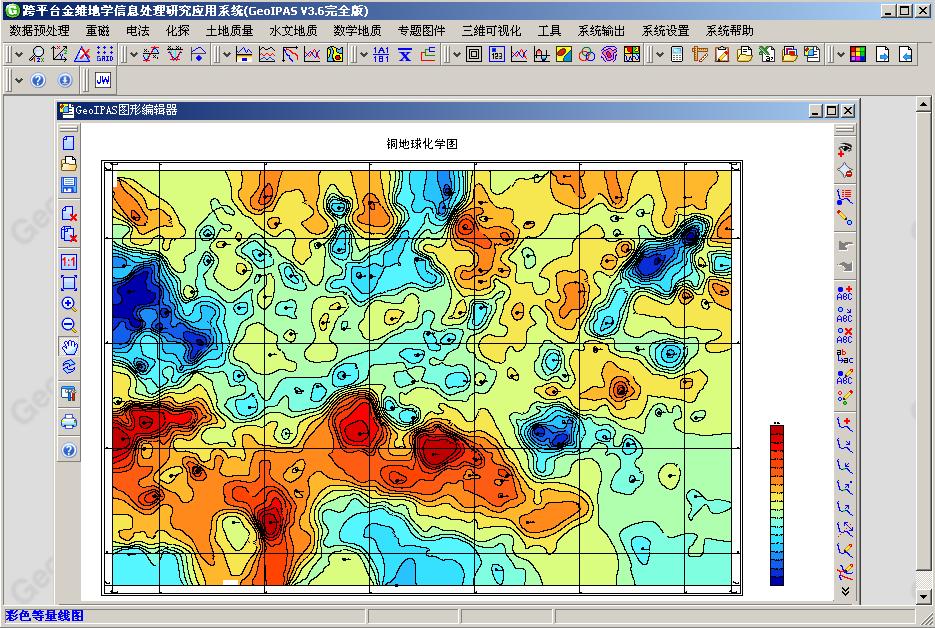

單元素地球化學圖

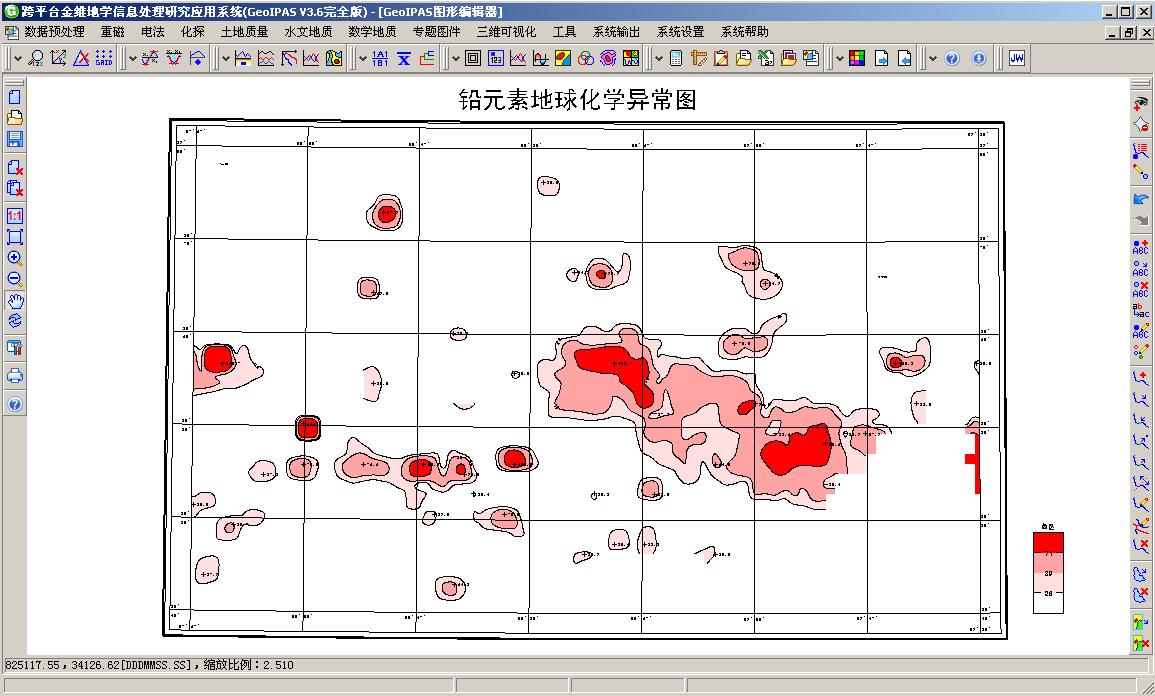

單元素地球化學異常圖

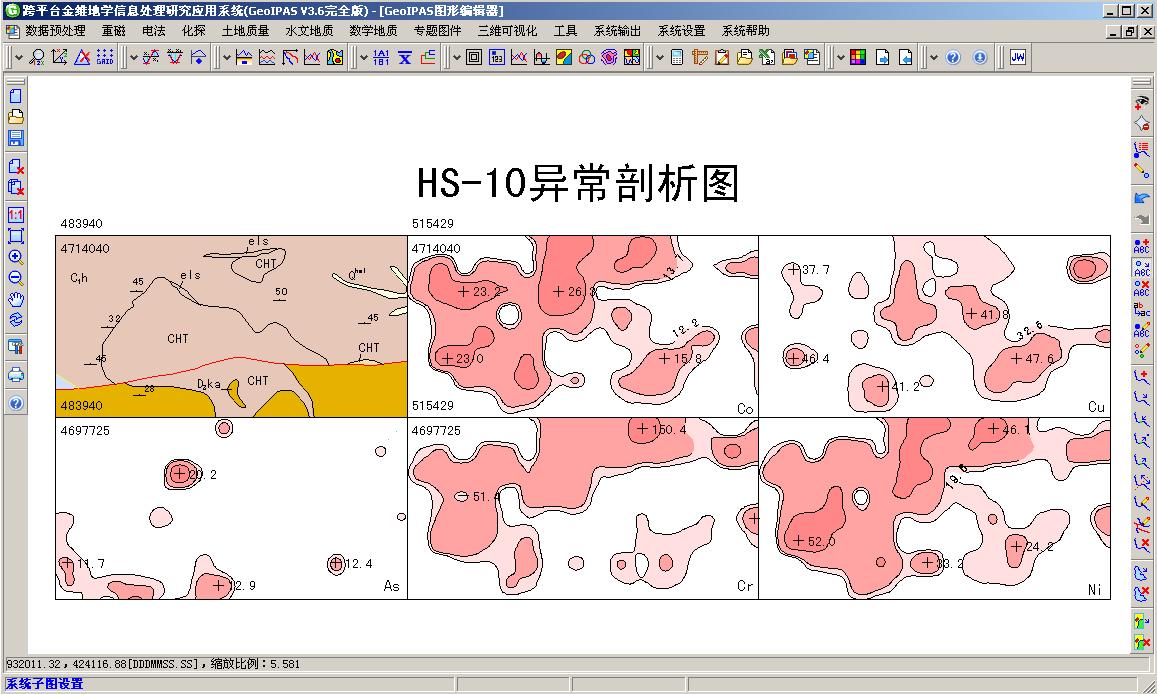

異常剖析圖

    4.土地質量調查模塊

    GeoIPAS的土地質量調查模塊是依據中國地調局地質調查技術標準《土地質量地球化學評價規范》DZ/T 0295-2016的土地質量調查全流程數據分析、處理和成果表達軟件系統。

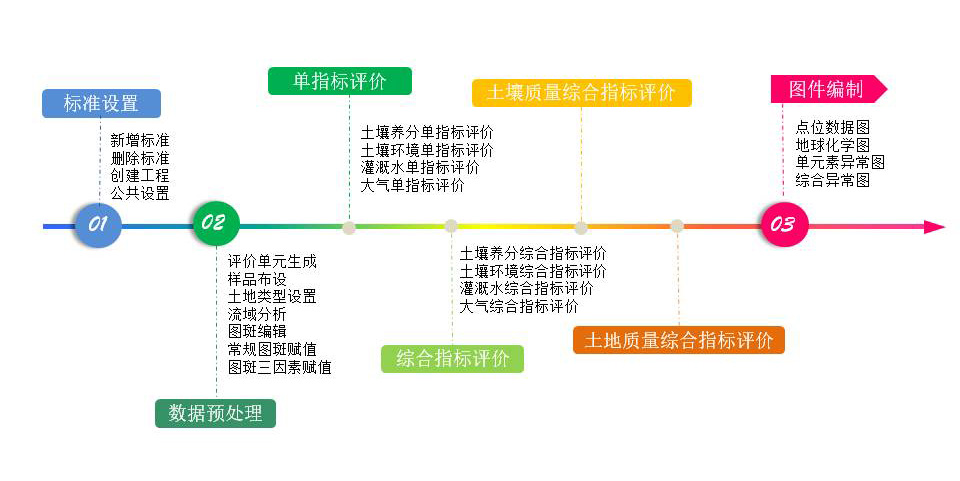

土地質量調查模塊功能結構圖

  • 評價標準設置

    用戶可按照所在省區的標準設置土壤養分、土壤環境、土壤質量和土地質量等評價指標的評價標準,系統內置了按照《土地質量地球化學評價規范》DZ/T 0295-2016的規定通用等級評價標準。

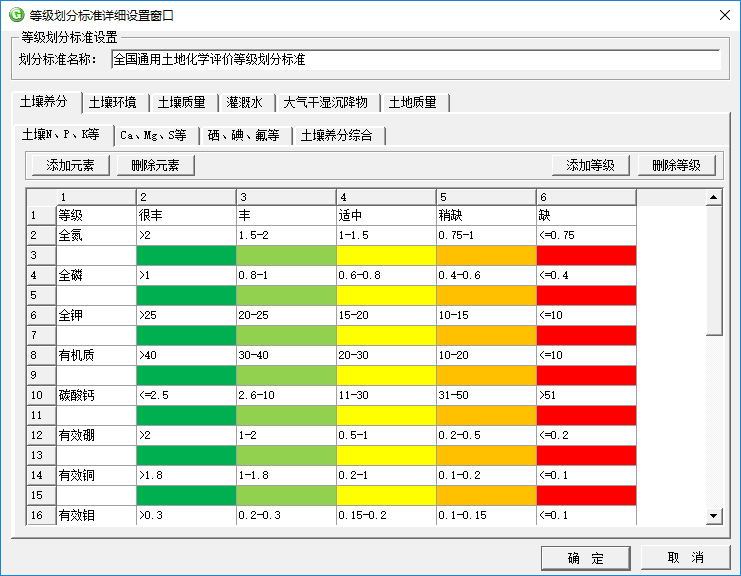

評價標準設置

  • 數據預處理

    包括1:25萬評價單元?jiǎng)澐帧?:25萬土地質量調查樣品布設、土地利用類型設置、圖斑編輯、流域分析、常規圖斑賦值和圖斑三因素賦值。

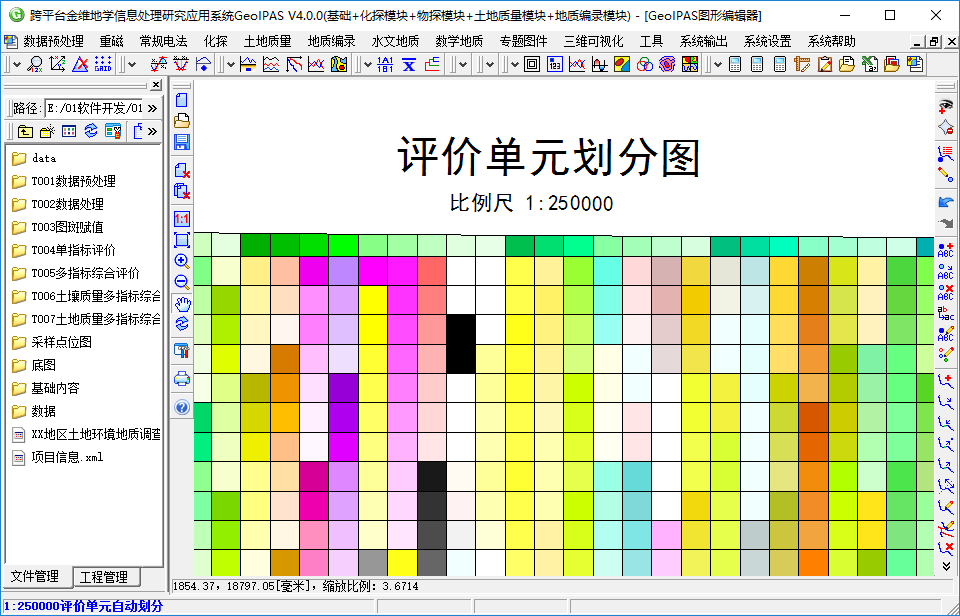

1:25萬評價單元生成

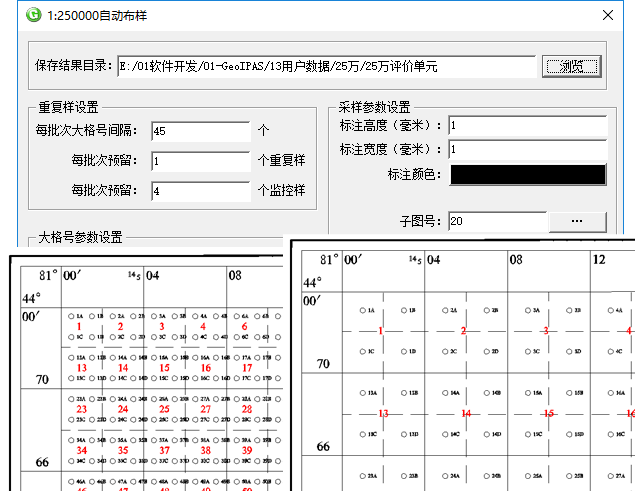

1:25萬評價單元樣品布設及深層樣淺層樣布設結果

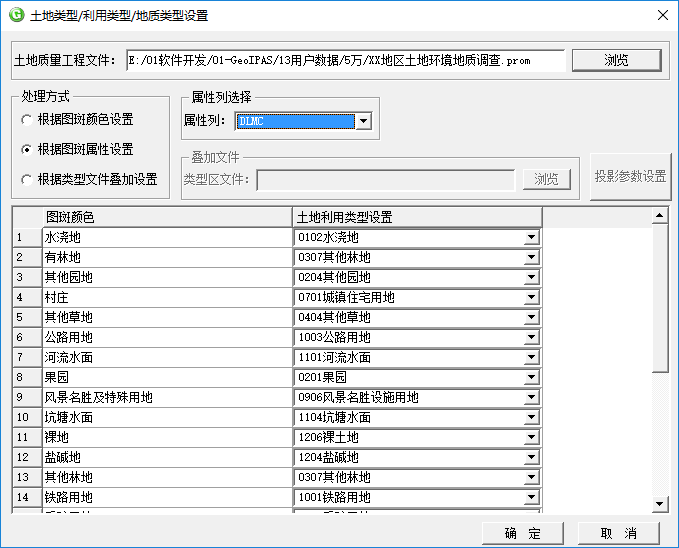

土地利用類型設置

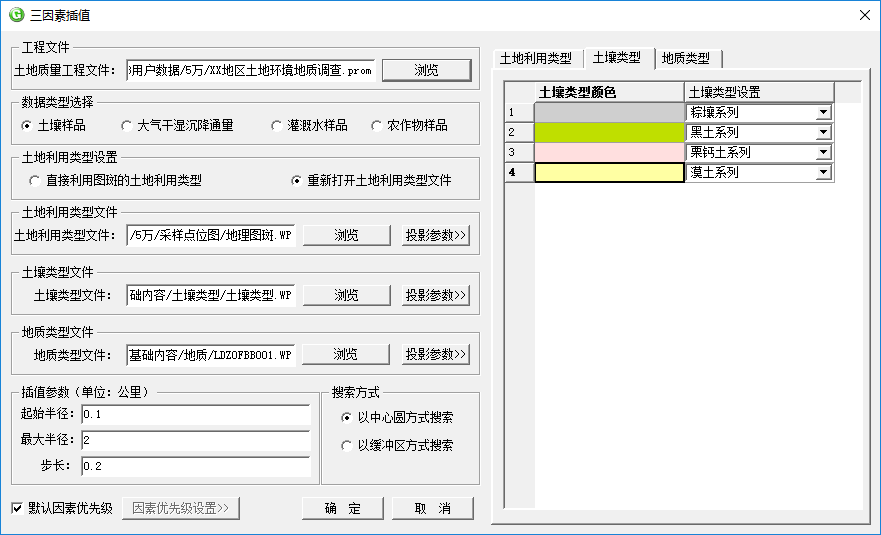

圖斑三因素賦值

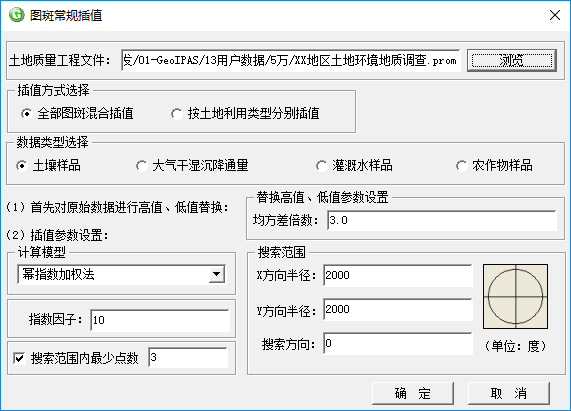

常規圖斑賦值

  • 單指標評價

    包括土壤養分單指標、土壤環境單指標、灌溉水單指標評價和大氣干濕沉降單指標評價。

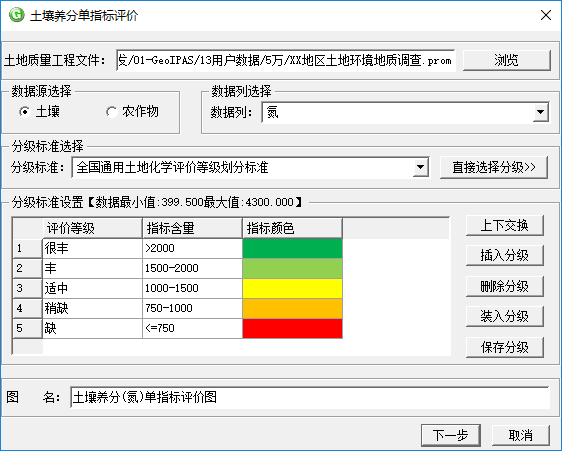

土壤養分單指標評價設置

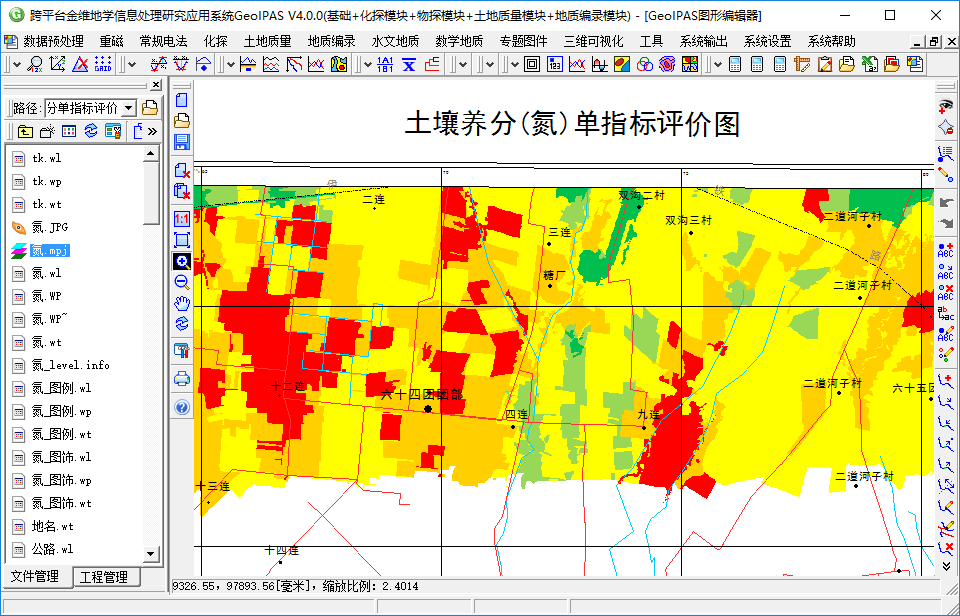

土壤養分單指標評價結果

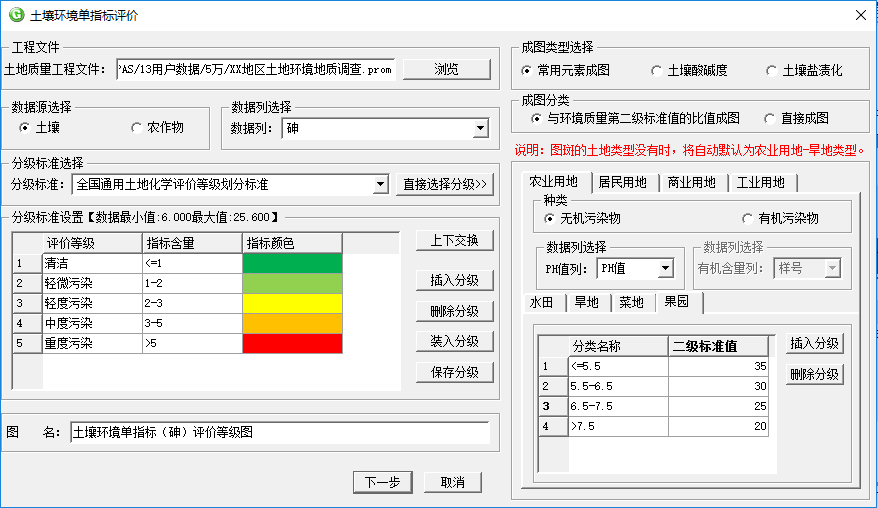

土壤環境單指標評價設置

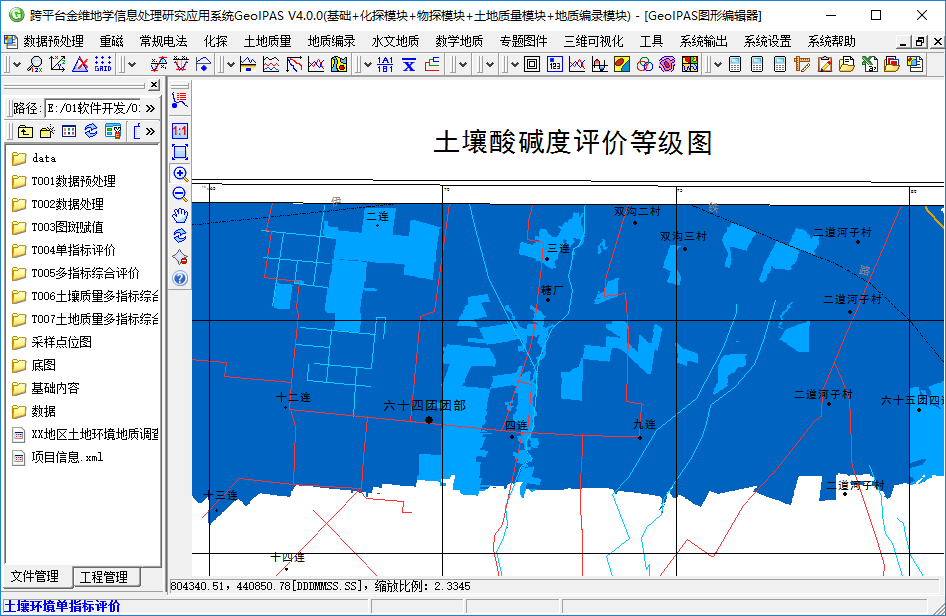

土壤環境單指標評價結果

  • 綜合指標評價

    包括土壤養分綜合指標、土壤環境綜合指標、灌溉水綜合指標評價和大氣干濕沉降綜合指標評價。

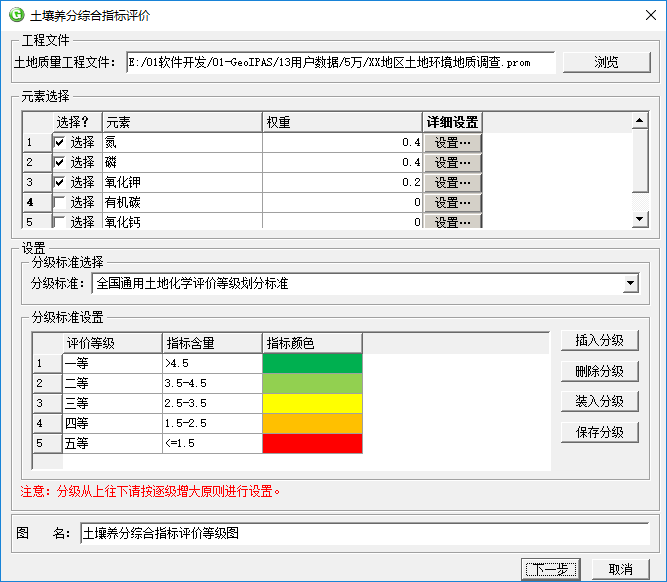

土壤養分綜合指標評價設置

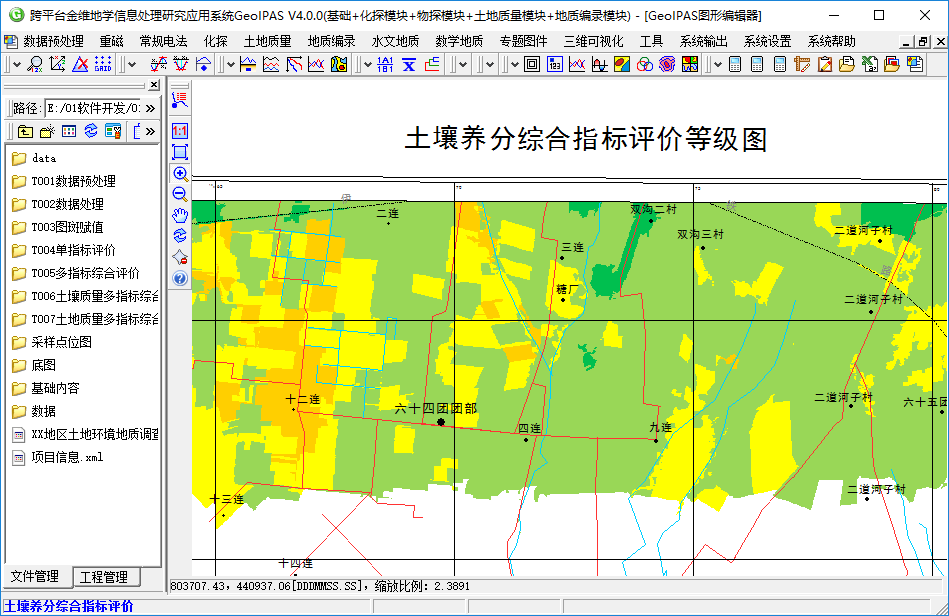

土壤養分綜合指標評價結果

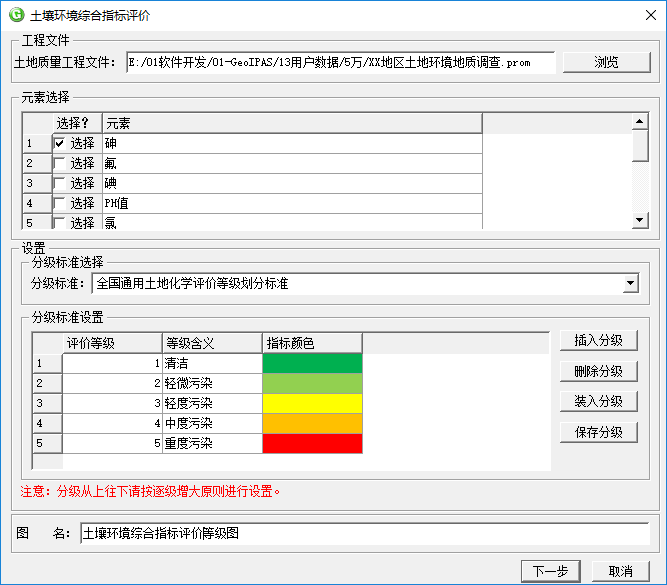

土壤環境綜合指標評價設置

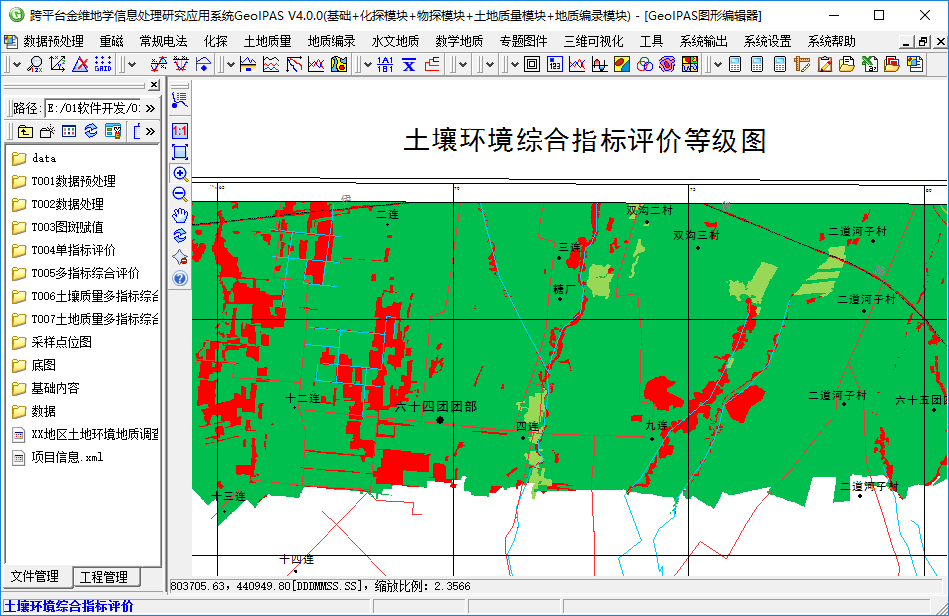

土壤環境綜合指標評價結果

  • 土壤質量評價

    土壤質量綜合指標評價由評價單元的土壤養分地球化學綜合等級與土壤環境地球化學綜合等級疊加產生。

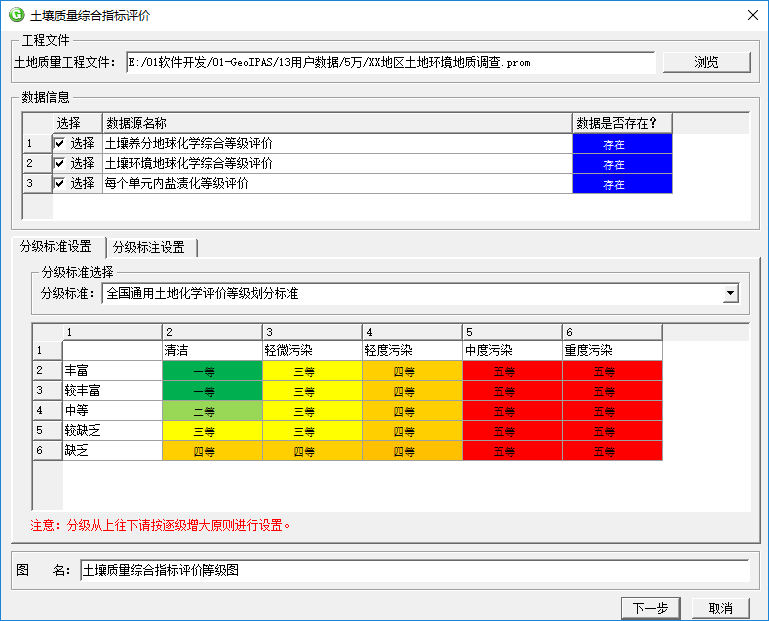

土壤質量評價設置

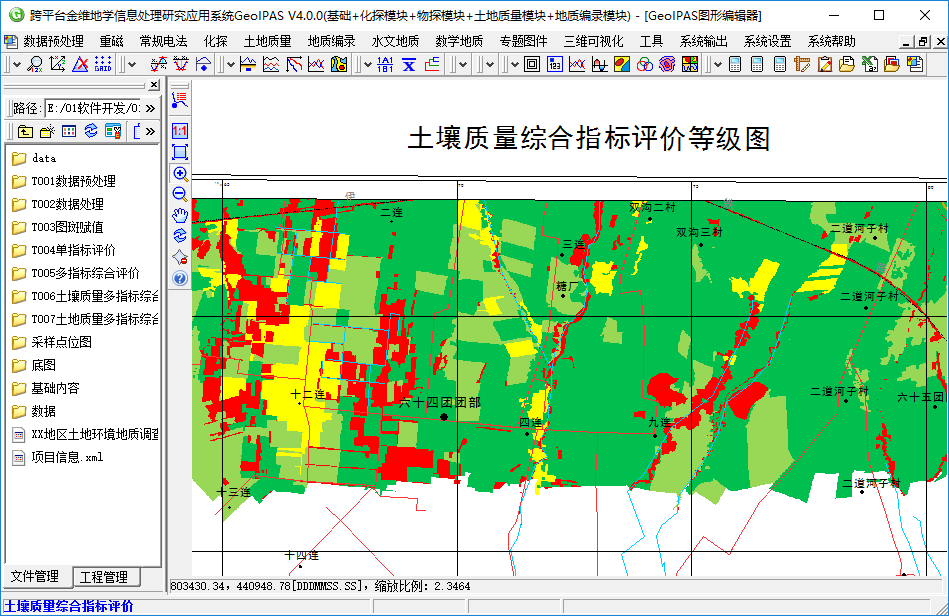

土壤質量評價結果

  • 土地質量評價

    在土壤質量綜合指標評價的基礎上,疊加大氣干濕沉降物環境地球化學綜合等級和灌溉水環境地球化學綜合等級,形成土地質量地球化學等級。

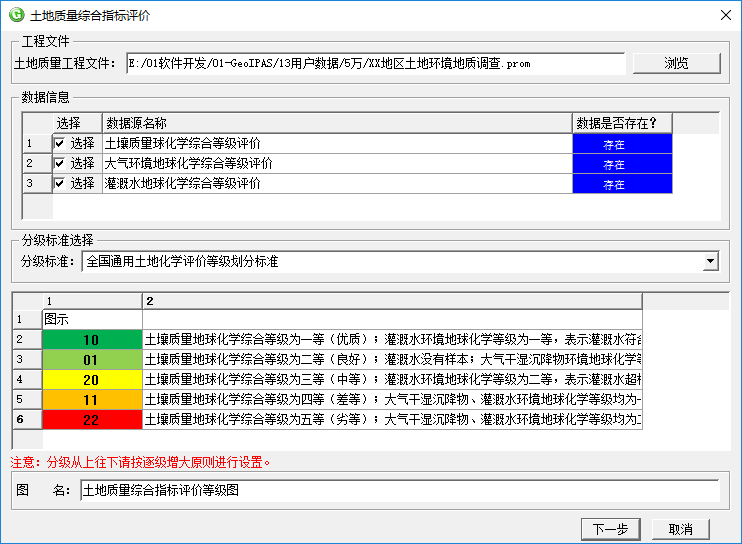

土地質量評價設置

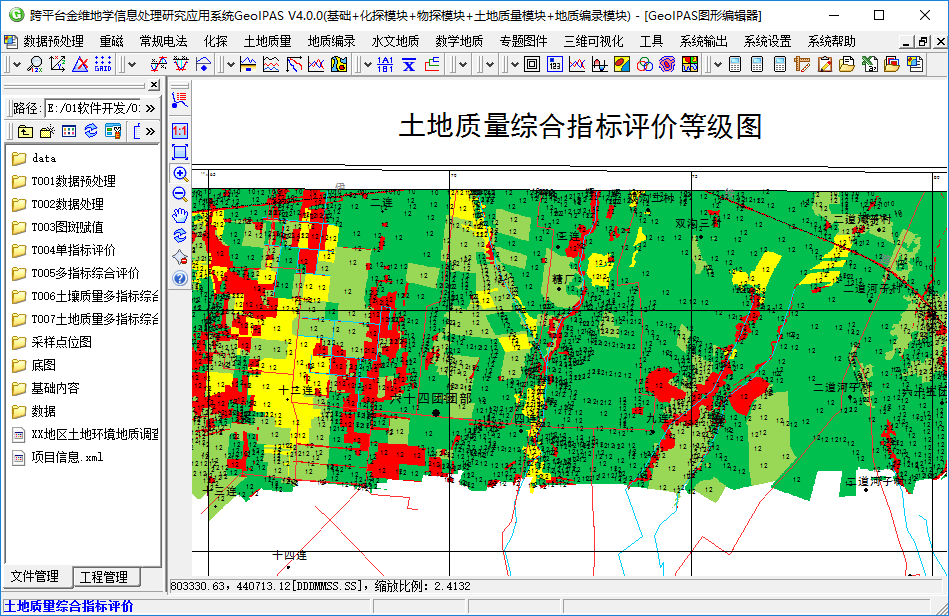

土地質量評價結果

    5.地質編錄模塊

    地質編錄模塊目前包括“新建工程、打開工程、數據編錄、地質剖面、鉆孔柱狀、探槽素描和工作布置和公共設置”等內容。

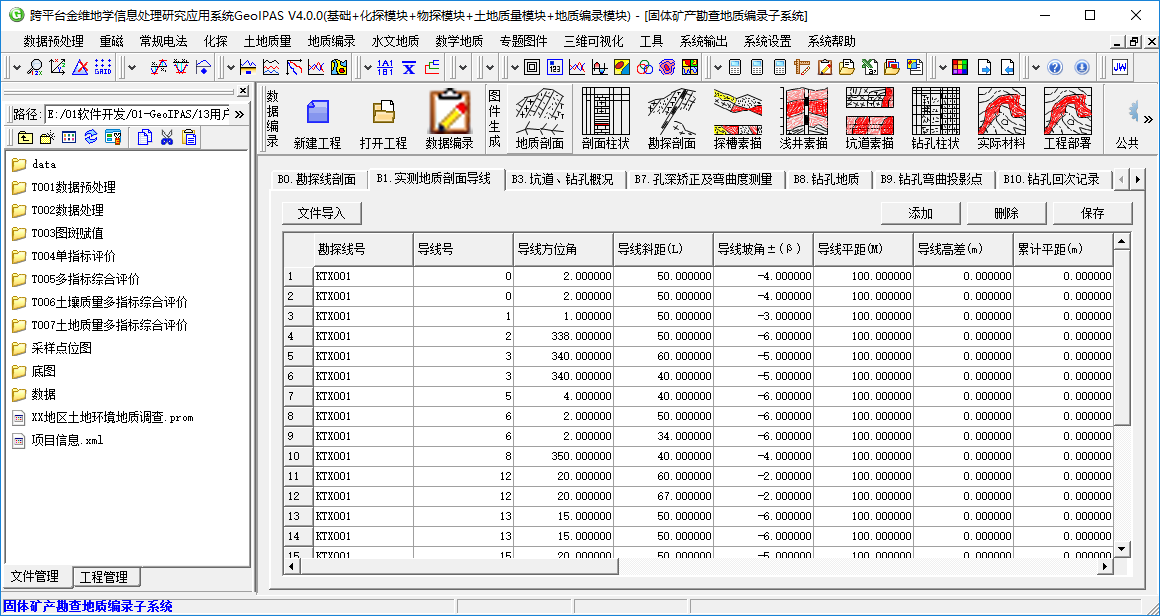

數據編錄

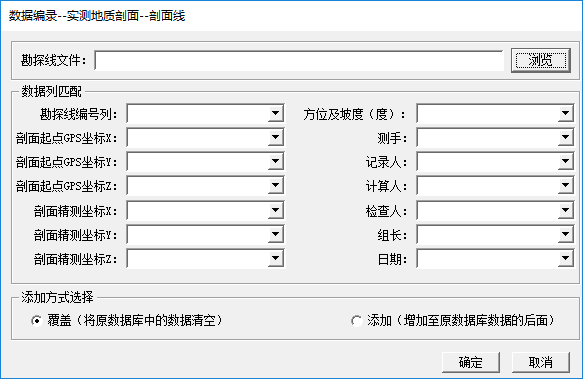

數據導入

地質剖面圖顯示

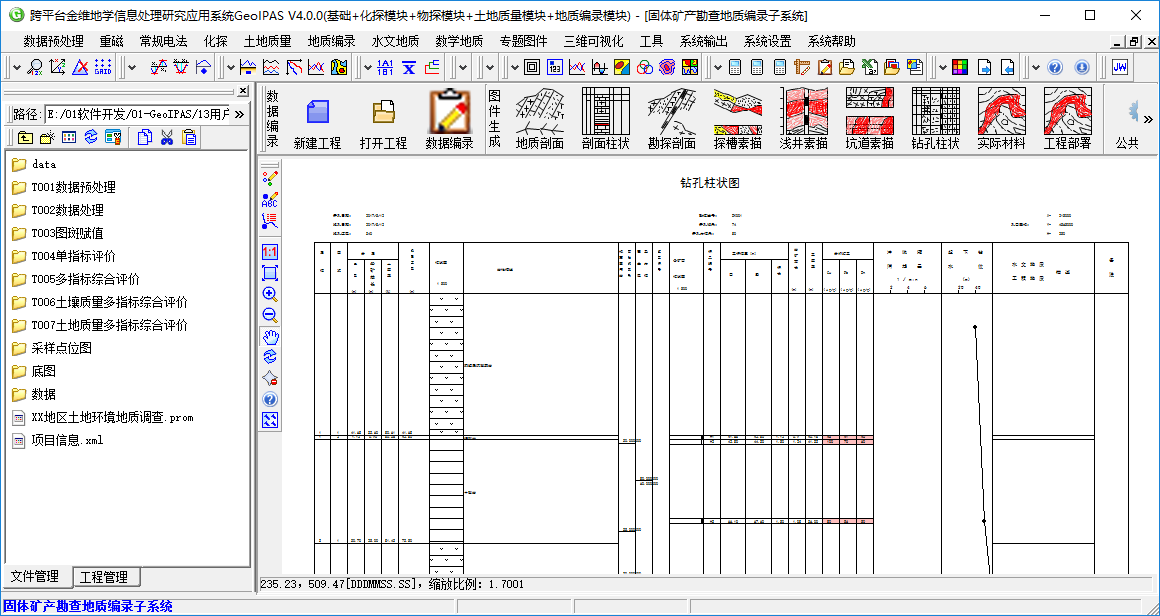

鉆孔柱狀圖顯示

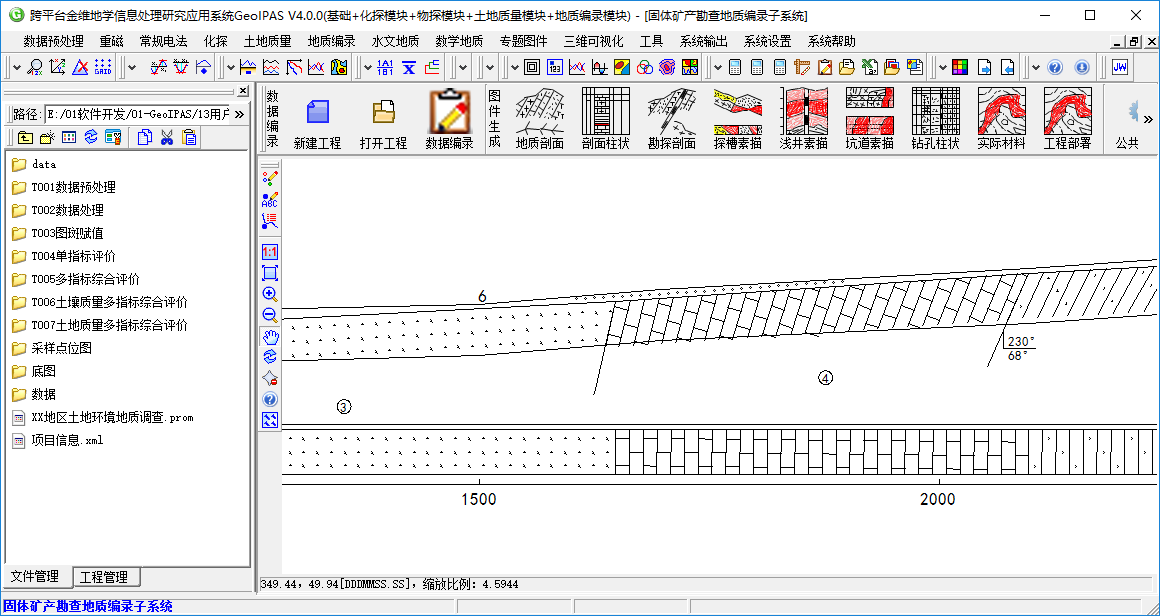

探槽素描圖顯示

    6.繪圖模塊

    GeoIPAS豐富的繪圖功能使用戶能快速方便地創建多種不同類型的物化探專題圖,包括圖框、點位數據圖、剖面圖、剖面平面圖、彩色等量線圖等常規圖件,軟件配置有靈活的分級調控功能、高程值標注功能,用戶可以輕松編制出符合我國地質勘查規范要求的高標準專業圖件。

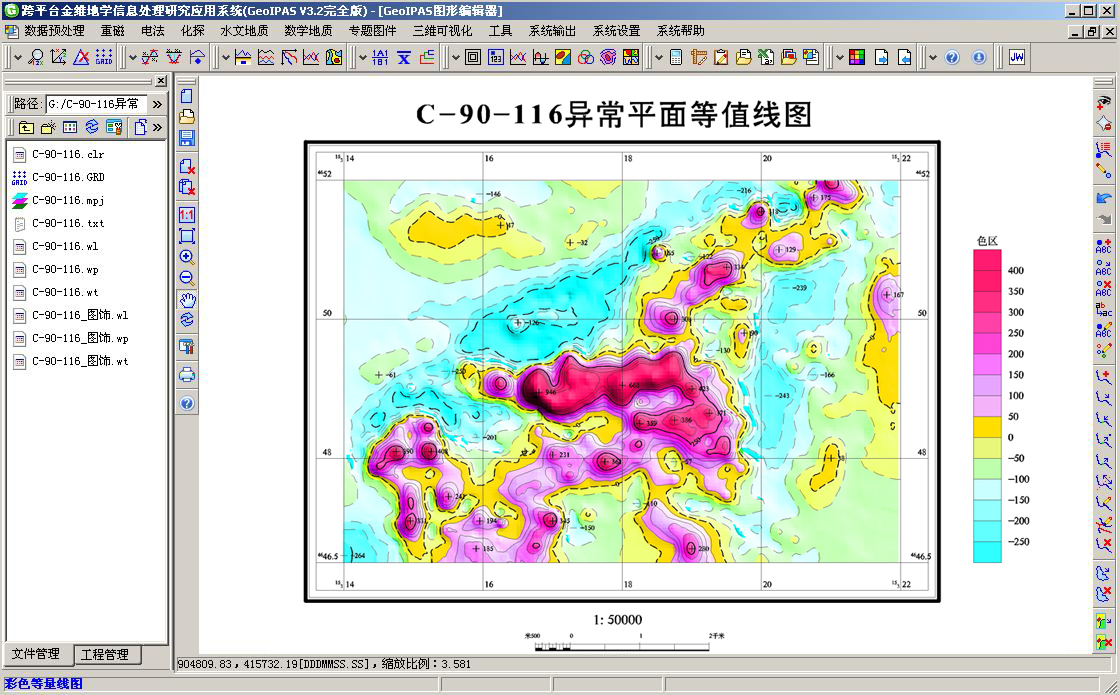

等值線繪制模塊

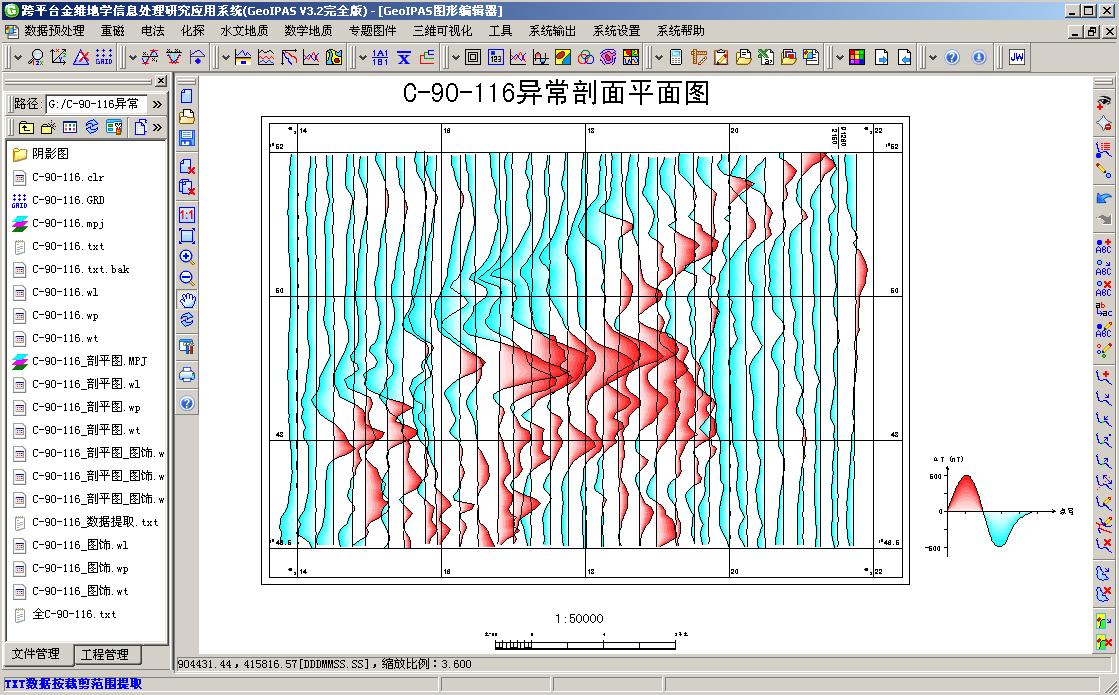

剖面圖繪制模塊

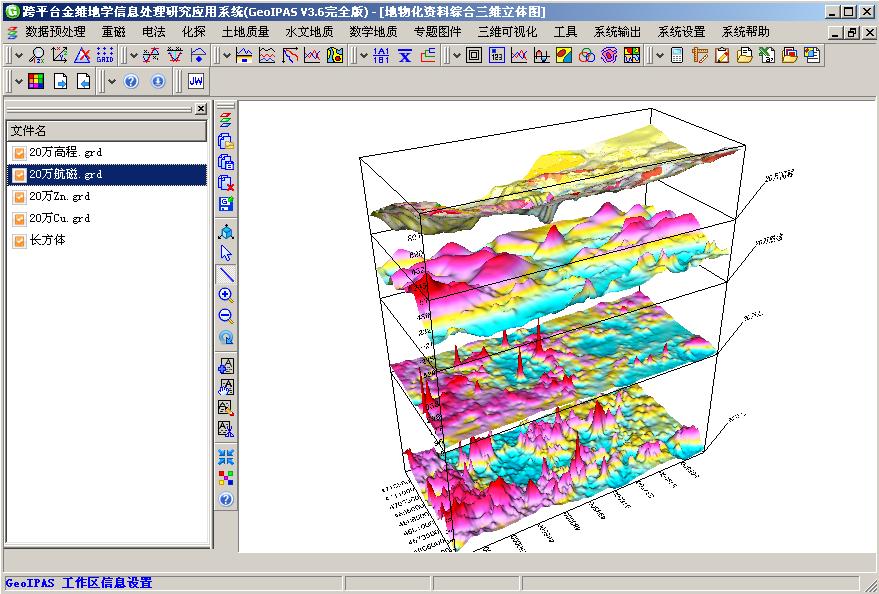

測深三維模塊

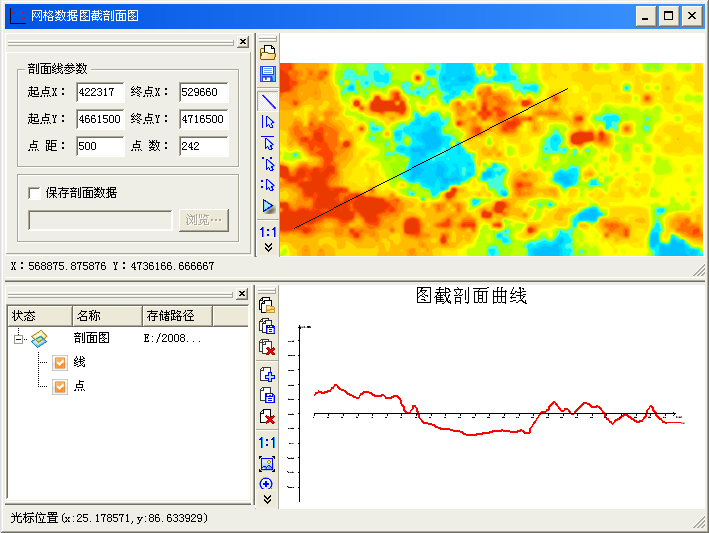

圖截剖面模塊
