“金維地球化學原生暈三維分析預測系統”（PHAP3D）

    金維地球化學原生暈三維分析預測系統（PHAP3D）是一款基于GIS和三維可視化的地球化學原生暈分析和地球化學找礦潛力預測軟件，系統采用三維可視化技術和自主開發的矢量平臺，依據鉆孔巖芯的地球化學分析數據，用三維模擬的方式直觀的表現出前緣暈、礦暈和尾暈的空間分布特征，構建地表下的原生暈三維模型，從而達到評價礦體剝蝕程度、評價地球化學異常找礦前景和判斷隱伏礦體大致埋藏深度的目的。

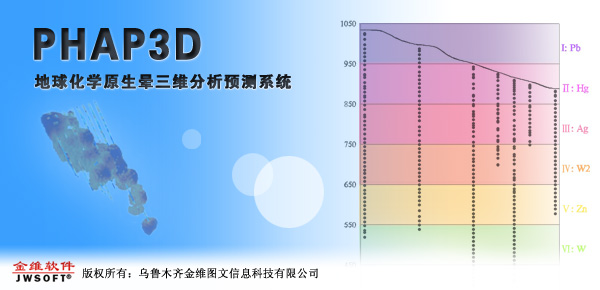

金維地球化學原生暈三維分析預測系統（PHAP3D）登錄界面

一、軟件特點

    1、功能全

    PHAP3D軟件包括原生暈三維建模、典型礦床原生暈數據庫建立和資源量預測三大模塊，可實現構建地下原生暈三維模型、評價礦體剝蝕程度、地球化學異常找礦前景預測的目的。

    2、顯示功能強

    PHAP3D的能使用戶能快速方便地創建、顯示多種不同類型的專題數據集，包括鉆孔樣品分析結果數據集、勘探線界面數據集、水平截面數據集和原生暈立體網格數據集等專業數據集，用戶可以輕松編制出符合我國地質勘查規范要求的高標準專業圖件。

    3、兼容性強

    PHAP3D軟件處理結果可以兼容國內外其它軟件的數據格式，數據處理結果為常用的文本和GRD格式，圖件結果為MAPGIS、Mapinfo、AutoCAD或Jpg、Png等常用圖像格式，能夠滿足地勘系統對成果資料匯交的要求。

    4、工作效率高

    PHAP3D提供的處理方法能迅速的完成整個礦區的找礦潛力評價，提高用戶的生產率。

二、軟件功能

    1、核心模塊

    PHAP3D核心模塊是界面友好、功能強大的矢量顯示與三維顯示平臺，具有完全集成的數據可視化功能，可以瀏覽、顯示三維和矢量數據，并支持多數據的疊加和渲染。

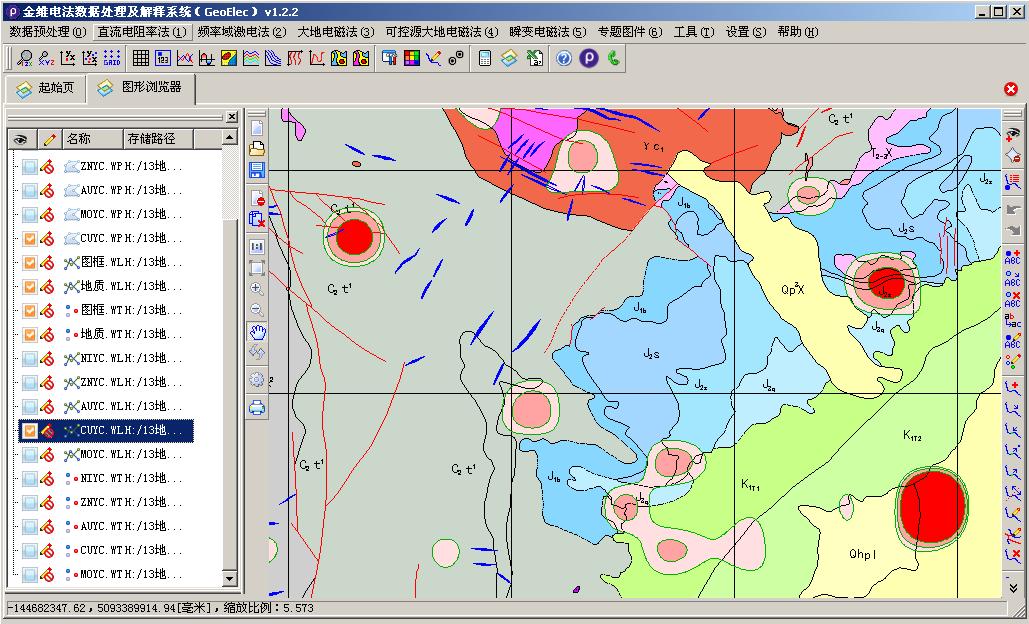

矢量顯示核心模塊

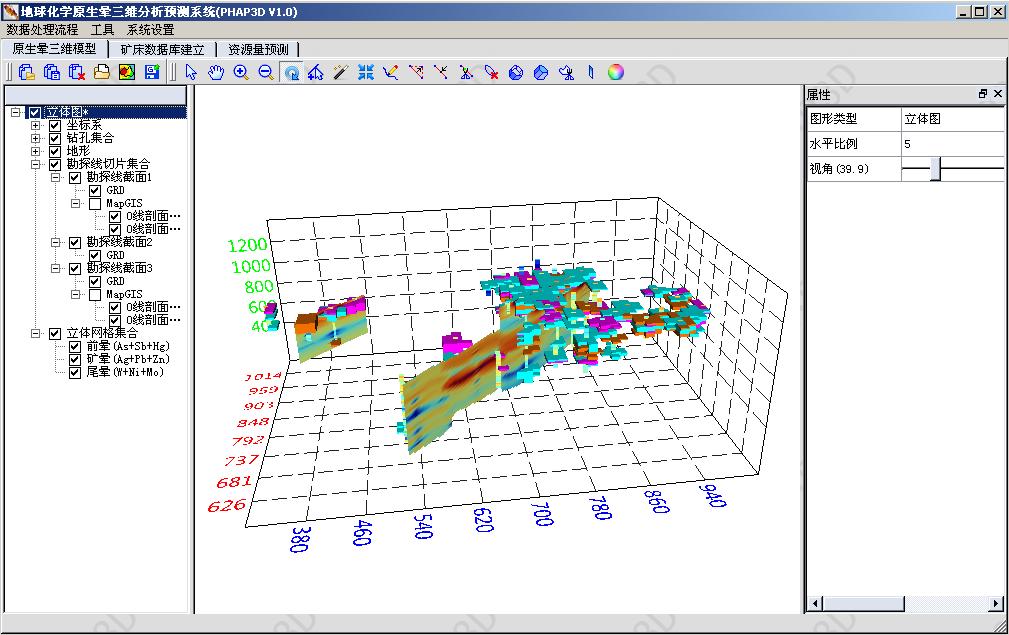

三維顯示核心模塊

    核心模塊的特點：

• 技術領先、易學易用；
• 支持64位操作系統；
• 方便使用的圖層管理和右鍵功能；
• 集成其它三維和矢量平臺的功能特點，操作更為簡便快捷；

    2、三維礦床模型建立模塊

    PHAP3D中的三維礦床模型建立模塊的主要功能是根據鉆孔數據和地表數據，建立三維礦床模型，提供礦體模型建立、水平截面提取、勘探線截面提取的功能，并對勘探線截面做分析預測，判斷是否存在盲礦體

• 導入及屬性顯示模塊

     導入鉆孔開口信息、巖芯信息、地形信息和紋理信息，并在三維場景中顯示、查詢鉆孔及樣品信息。

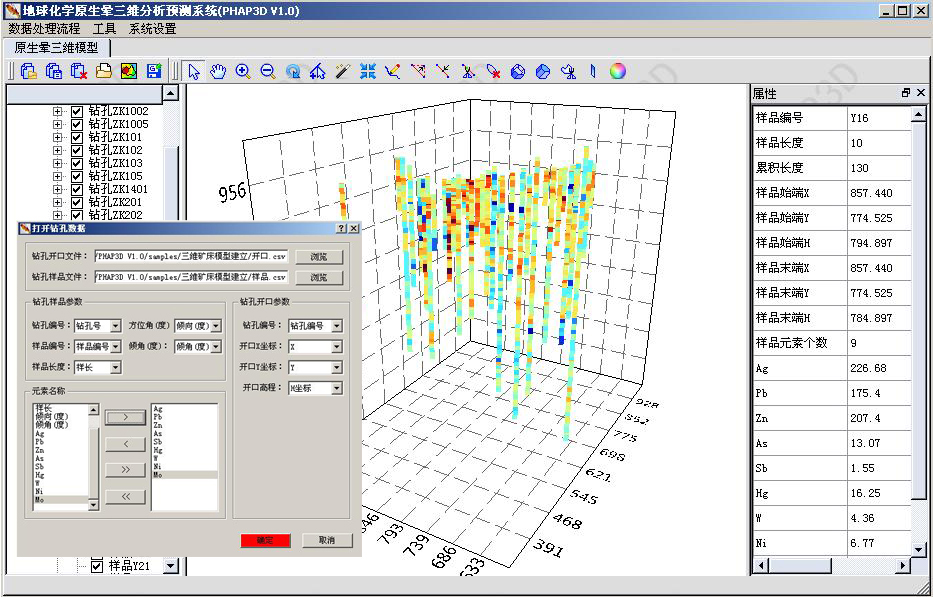

?  數據導入及屬性顯示模塊

• 勘探線截面提取

     將空間勘探線上所有鉆孔數據坐標轉成同一平面上的坐標并顯示。

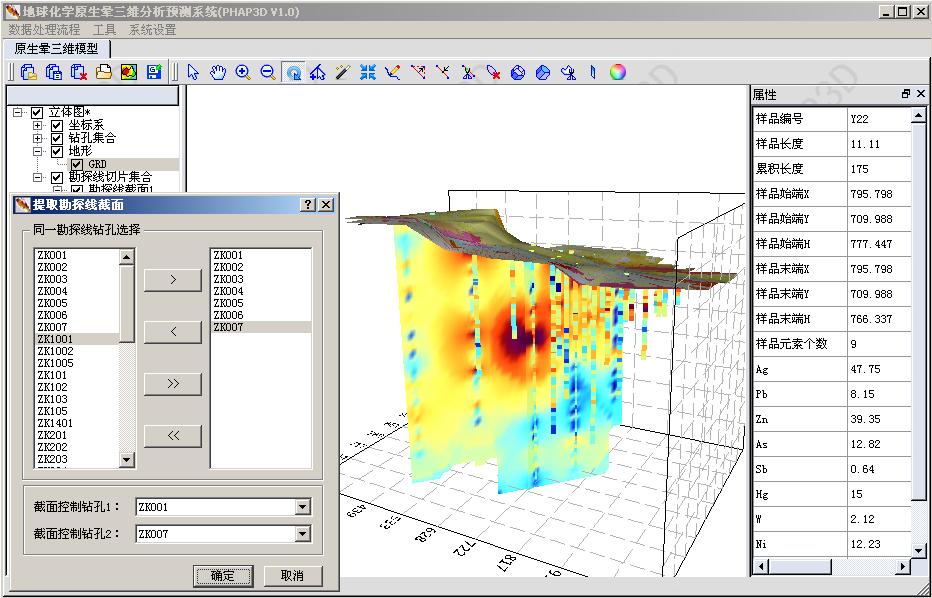

勘探線截面提取

• 創建三維原生暈?zāi)Ｊ侥K

     對前暈、礦暈、尾暈元素做標準化處理，生成該勘探線截面的原生暈?zāi)Ｊ綀D。

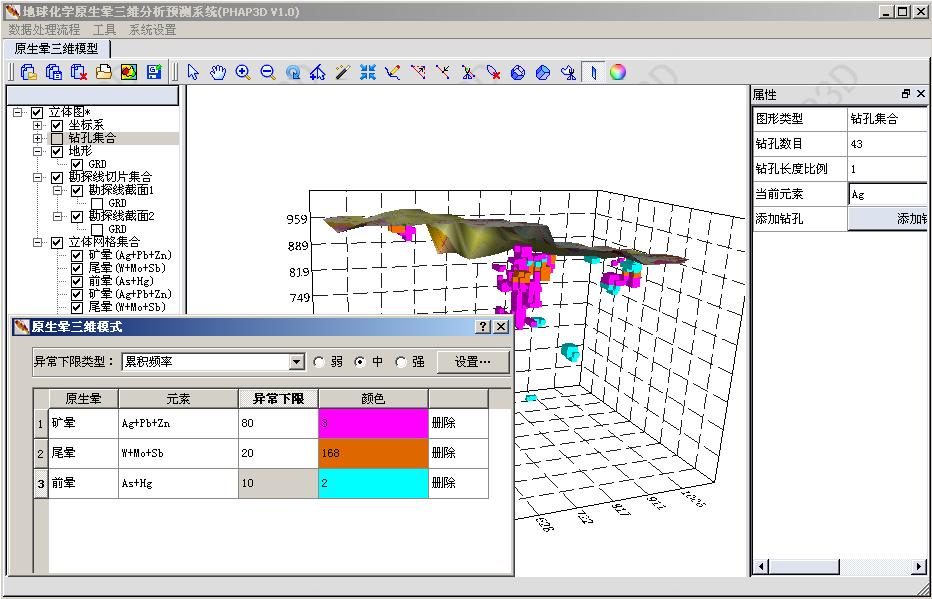

?  創建三維原生暈?zāi)K

• 原生暈分帶指數計算

     按標高分段，計算出各段各元素的分帶序列。

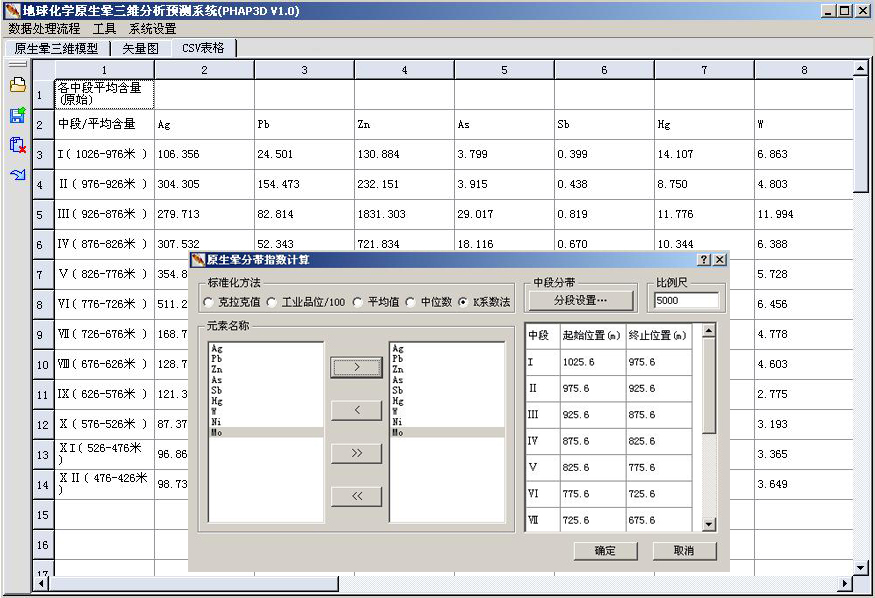

?  原生暈分帶指數計算模塊

• 剝蝕評價模塊

     根據前暈、礦暈、尾暈的比值信息，計算出礦床的剝蝕系數，判斷礦床的剝蝕狀程度。

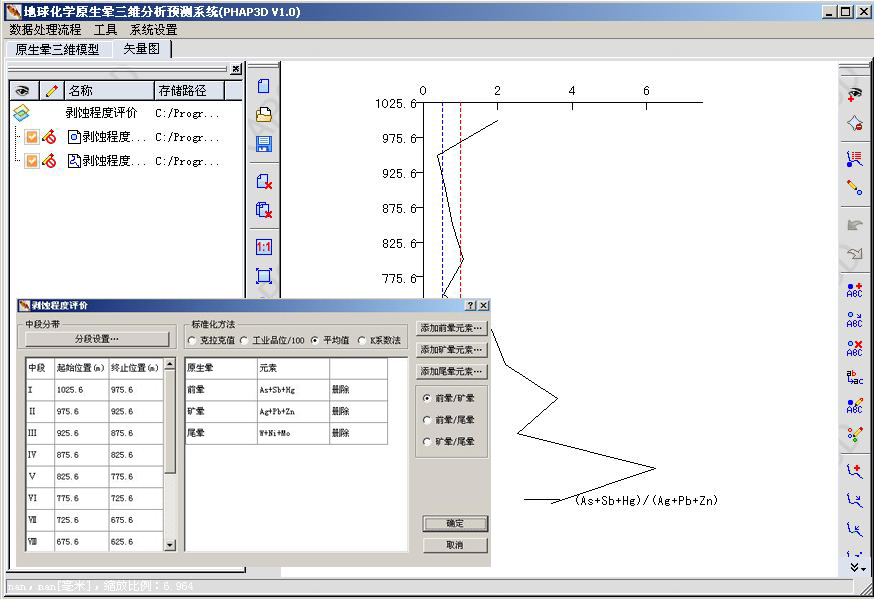

剝蝕程度評價模塊

    3、礦床數據庫建立模塊

    PHAP3D中的熱液型礦床原生暈數據庫建立模塊的主要功能是：新建、修改、刪除和檢索已知礦區原生暈信息，為資源量預測的相似類比做數據支撐；需錄入的信息包括礦區名稱、剝蝕程度、儲量、各元素名稱、單位、異常下限、異常面積、平均含量、異常襯度、原生暈類型等。

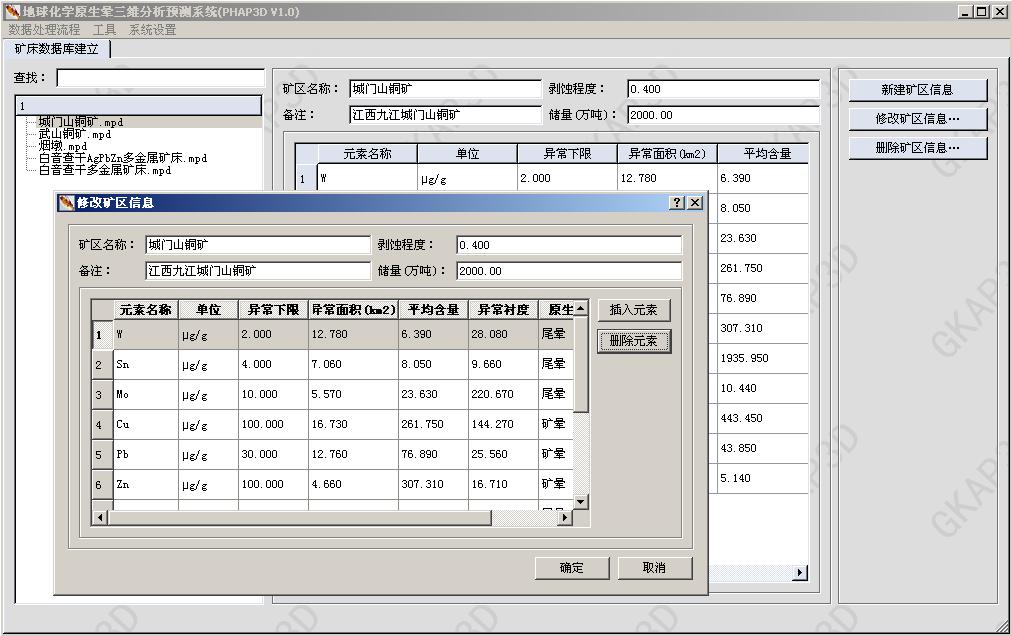

礦床原生暈數據庫建立模塊

    4、資源量預測

    PHAP3D中的資源預測模塊是地球化學原生暈三維分析預測系統重要組成部分，模塊通過分析地表化探數據的異常特點，查找熱液型礦床數據庫，得出與其異常相似度最高的礦床，以此礦床為參考，預測地下資源量。

• 導入?yún)^(qū)域化探數據

     導入?yún)^(qū)域化探數據并進行特征參數統計，提取異常范圍并計算出異常區元素所處的背景。

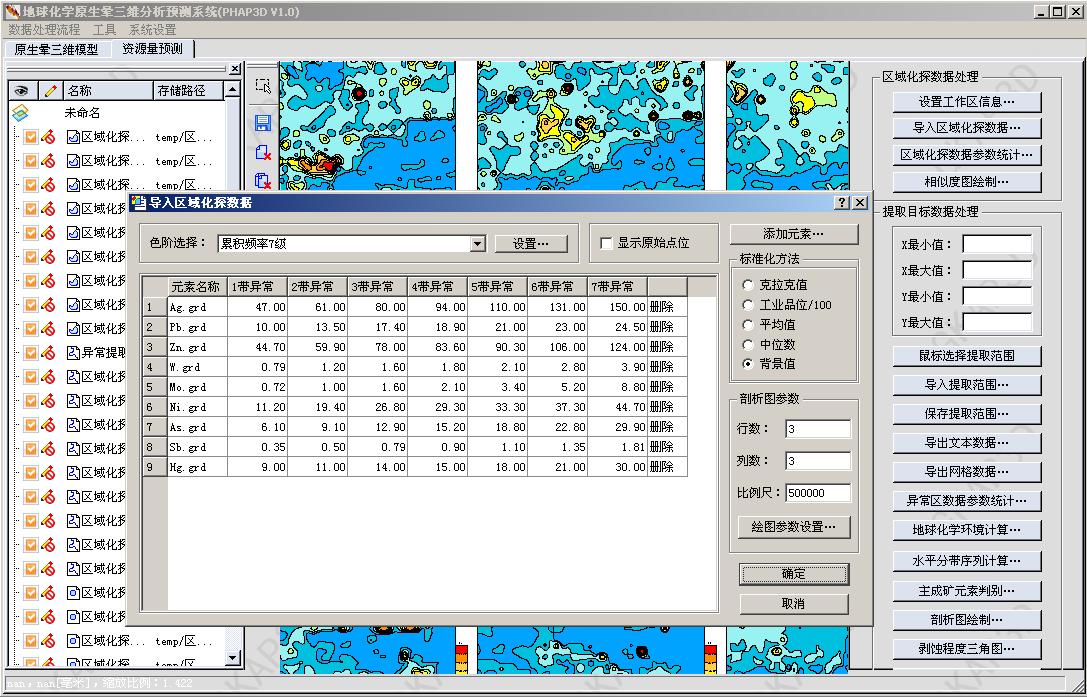

區域化探數據導入模塊

• 水平分帶序列計算

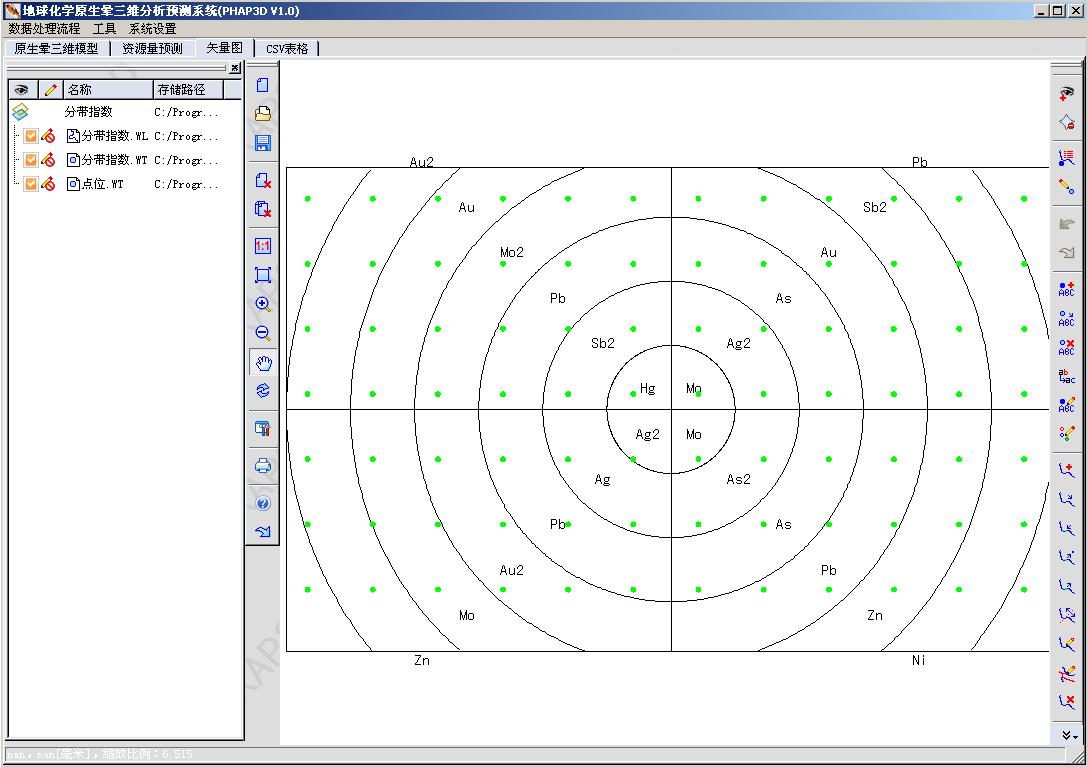

水平分帶序列計算模塊

• 主成礦元素判別

     以異常區為研究對象，計算出異常區內各元素的異常下限、異常面積、平均含量、異常規模、異常襯度，異常Nap值，根據異常規模判主成礦元素。

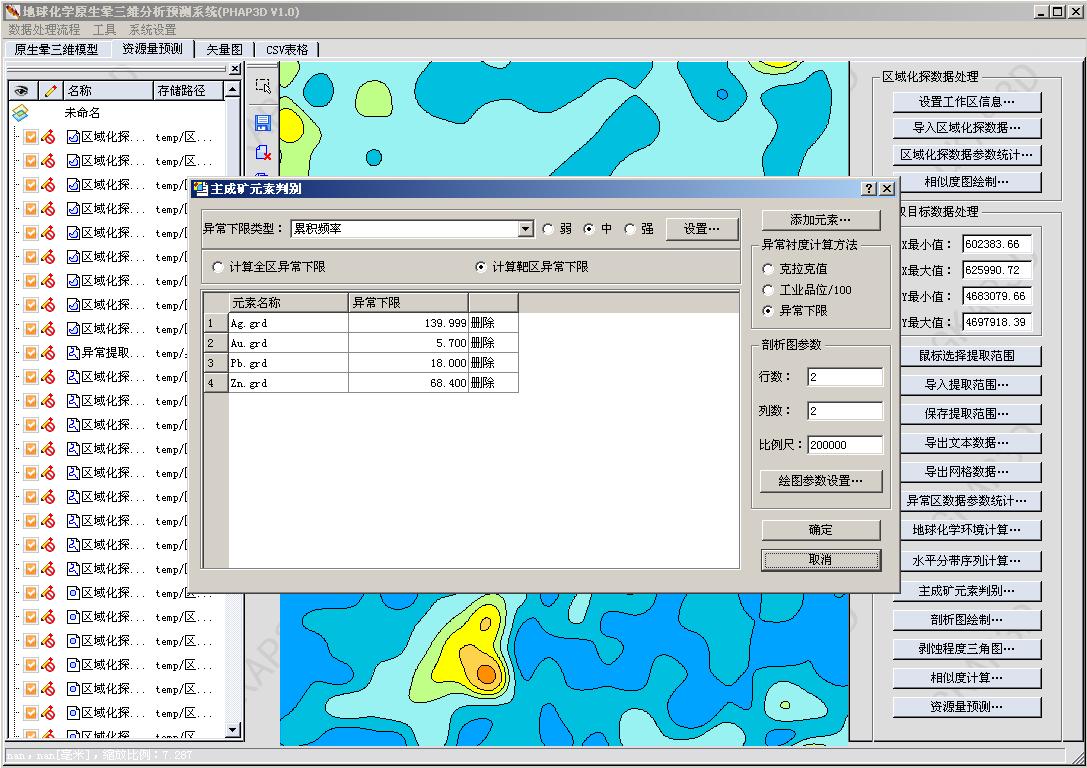

主成礦元素判別模塊

• 繪制異常剖析圖

     繪制異常區內各元素含量等值線圖、含量比值等值線圖，并將其組合在一起構成異常區剖析圖。

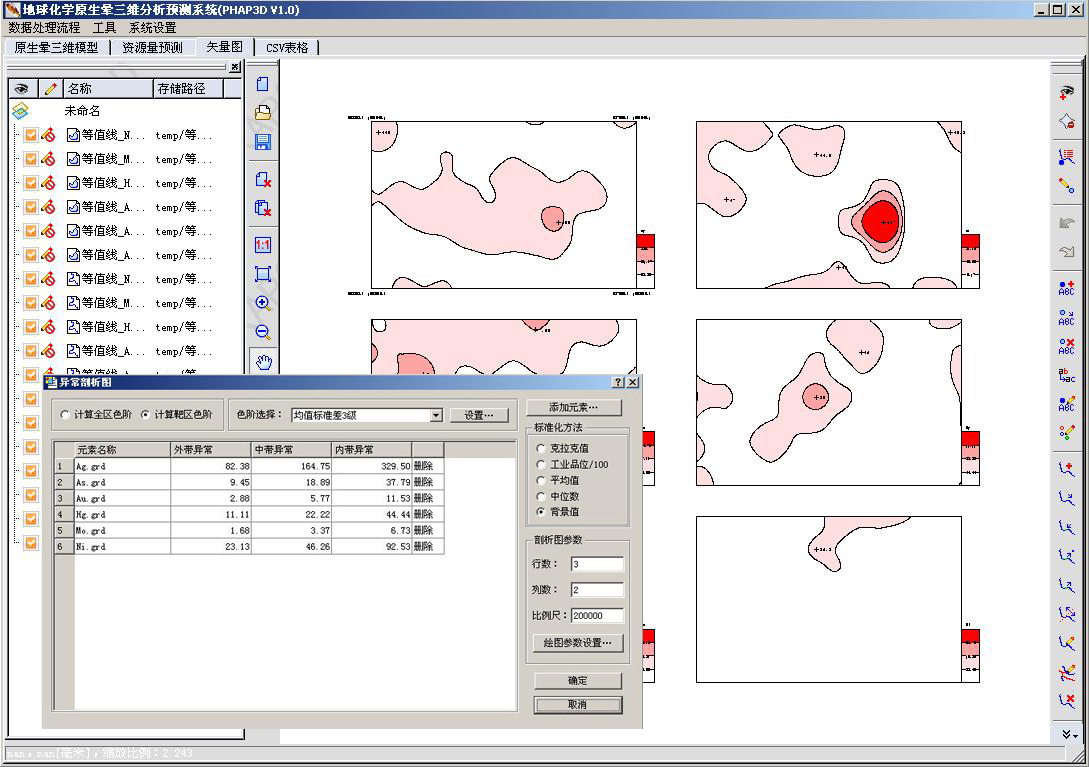

異常剖析圖繪制模塊

• 剝蝕三角形繪制

     用三角形三個角分別表示前暈、礦暈、尾暈元素的含量，繪制三角圖，計算出當前異常區的剝蝕程度。

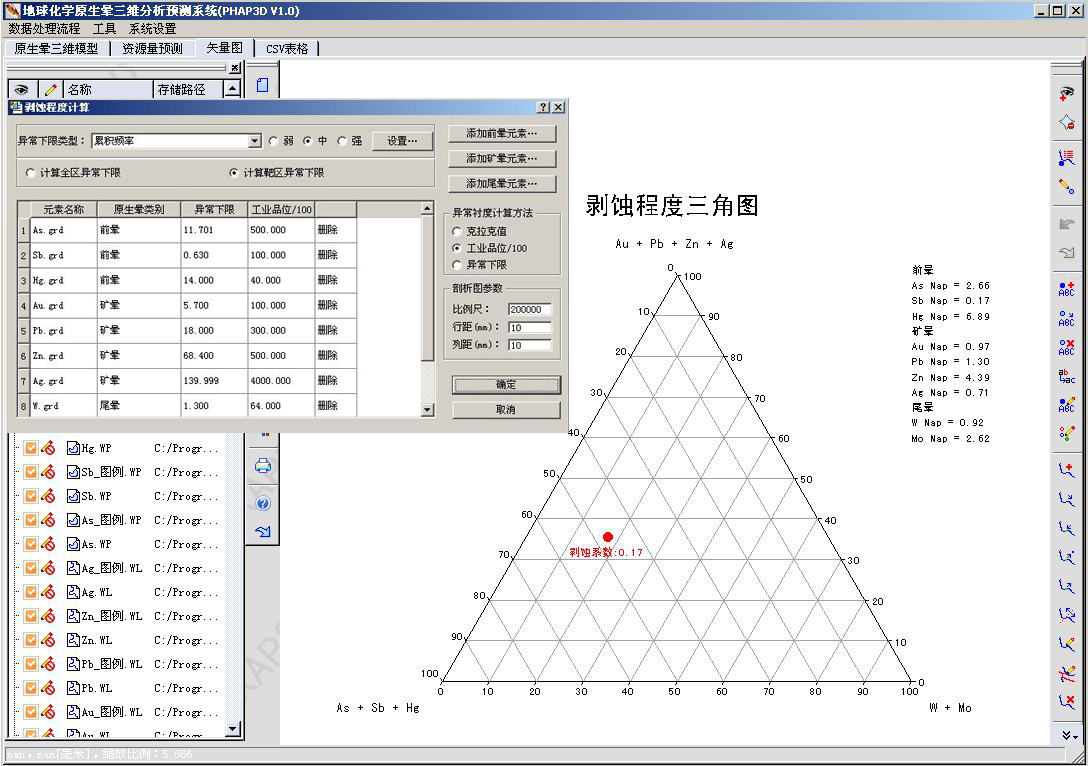

剝蝕三角形繪制模塊

• 資源量預測

     以最為相似的已知礦區做參考，使用類比法，預測出當前化探異常區域的資源量。

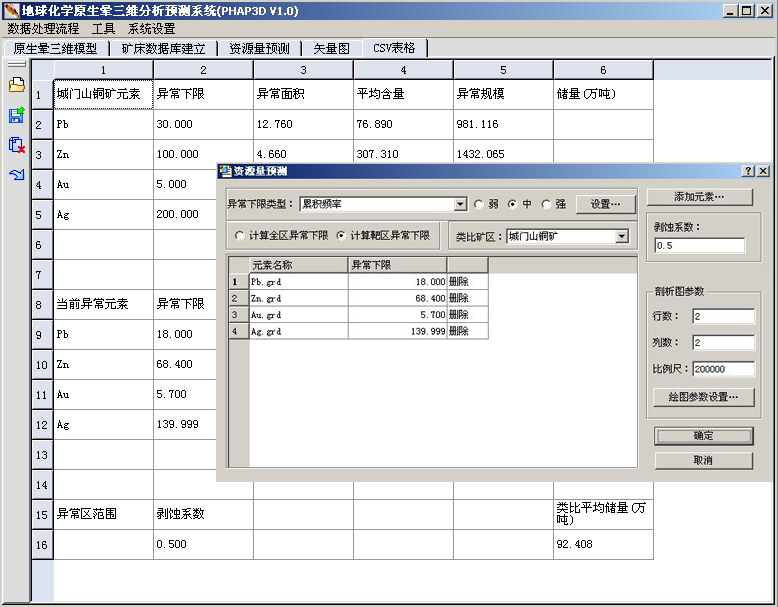

資源量預測模塊
